ทัวร์มุมขวา การผลิตแผ่นพื้นชุด

บริษัท ชานดง เทคโนโลยีเครื่องจักรเวลา จํากัด

"สายการผลิตผสมผสมผสาน PC Rebar (SGHJ-IV) "

ข้อมูลอุปกรณ์

ตัวแทนทางกฎหมาย: Cui Hao

โทรศัพท์: 13395378282

ที่อยู่: โซนพัฒนาเศรษฐกิจ, เมืองจีนิ่ง, จังหวัดชานดง

เว็บไซต์: www.sdsgzn.com

ตาราง เนื้อหา

ฉันการนําเสนอโครงการ PC Composite Slab 3

1. ภาพรวมโครงการ3

2 การนําเข้ากระบวนการผลิต4

3.PC Rebar Truss ผลิตภัณฑ์เสร็จ (right angle truss)5

II.ผลประกอบของอุปกรณ์และปริมาตรเทคนิค 6

1ปริมาตรทางเทคนิคของสายการผลิตสตรอส6

1.1 ภาพรวมของอุปกรณ์6

1.2 อุปกรณ์ประกอบของสายการผลิตสตรอสบาร์6

1.3 ปริมาตรเทคนิคของอุปกรณ์:7

1.4 คุณสมบัติของอุปกรณ์8

1.5 การตั้งค่าอุปกรณ์และแบรนด์ส่วนประกอบ10

2เครื่องทําน้ําเย็น11

2.1 รายละเอียดเทคนิคของหน่วยเย็นกล่องเย็นด้วยอากาศ:11

3. เครื่องบดอากาศ12

1ปริมาตรเทคนิคของเครื่องสกรูที่เย็นด้วยอากาศ13

ฉันการนําเข้าโครงการ PC Composite Slab

1การนําเสนอโครงการ PC Composite Slab

1. ภาพรวมโครงการ

แผ่นพื้นประกอบเป็นรูปแบบโครงสร้างที่รวมกันคอนกรีตที่ทําขึ้นล่วงหน้าและคอนกรีตที่โยนลงในที่แผ่นบาง pre-stressed (5-8 ซม.หนา) ได้รับการบูรณาการกับชั้นบนคอนกรีต cast-in-place เพื่อสร้างโครงสร้างที่รวมกันและทํางานร่วมกัน. การเสริมหลักของแผ่นบางที่มีความเครียดก่อนเป็นการเสริมหลักของแผ่นพื้นประกอบขณะที่ชั้นด้านบนที่โยนอยู่ในที่ต้องการเพียงแค่การเสริมแรงแรงลบและการเสริมสร้างพล็อตบางที่ติดต่อกันก่อนยังใช้เป็นโครงการโครงการด้านล่างสําหรับชั้นคอนกรีตที่โยนลงในที่, ยกเลิกความจําเป็นของการสนับสนุนโครงการโครงการเสริม.ด้านล่างของแผ่นบางเรียบและเรียบ, และหลังจากการรักษาร่วมกัน, ไม่มีความจําเป็นที่จะ plaster ผนังพื้นประกอบเหล่านี้มีข้อดีของความสมบูรณ์แบบโดยรวม, ความแข็งแรงสูง, ความต้านทานการแตกที่ดีไม่มีการเพิ่มการบริโภคเหล็ก, และการประหยัดในงานหม้อ. นอกจากนี้, การไม่มีการสนับสนุนหม้อสําหรับแผ่นพื้นที่โยงไว้ในสถานที่ทําให้การติดตั้งกําแพงแยกคอนกรีตขนาดใหญ่ได้เร็วทําให้ระยะเวลาการก่อสร้างสั้นลง.

ระดับการใช้งานและการจัดหมวด

แผ่นพื้นนี้เหมาะสําหรับอาคารที่มีความกว้างถึง 8 เมตร รวมถึงโรงแรม อาคารสํานักงาน โรงเรียน อาคารพักอาศัย โรงพยาบาล โกดัง ที่จอดรถและโรงงานอุตสาหกรรมหลายชั้นขึ้นอยู่กับโครงสร้างของพื้นผิวประกอบ, แผ่นบาง pre-stressed สามารถแบ่งออกเป็นสามประเภท:ไม่จําเป็นต้องมีการเสริมแกะ2 สําหรับพื้นผิวประกอบที่ทนความเครียดการตัดสูง นอกจากต้องการพื้นผิวที่ค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างควรเพิ่มการเสริมแกะกว้างและระยะของการเสริมเหล็กถูกกําหนดโดยการคํานวณและรูปแบบการเสริมเหล็กประกอบด้วยรูปคลื่น, helical, และ mesh welded spot with bent triangular cross-sections3 สําหรับแผ่นบางชุด, หน่วยเหล็กถูกเพิ่มขึ้นที่พื้นผิวบนเพื่อเพิ่มความแข็งแรงระหว่างการก่อสร้างและลดความต้องการสําหรับการสนับสนุนภายใต้แผ่นบาง

2. การนําเข้ากระบวนการผลิต

3. สายคันลวด ผลิตภัณฑ์เสร็จ (มุมขวา)

II.ผลประกอบของอุปกรณ์และปริมาตรเทคนิค

1.ปริมาตรทางเทคนิคของสายการผลิตสตาร์ท

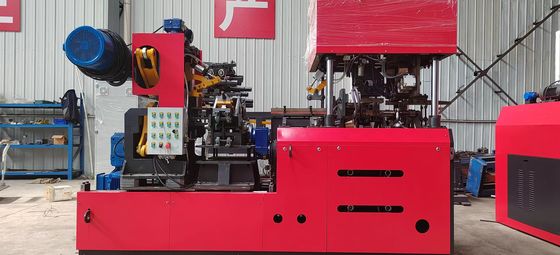

1.1 ภาพรวมของอุปกรณ์

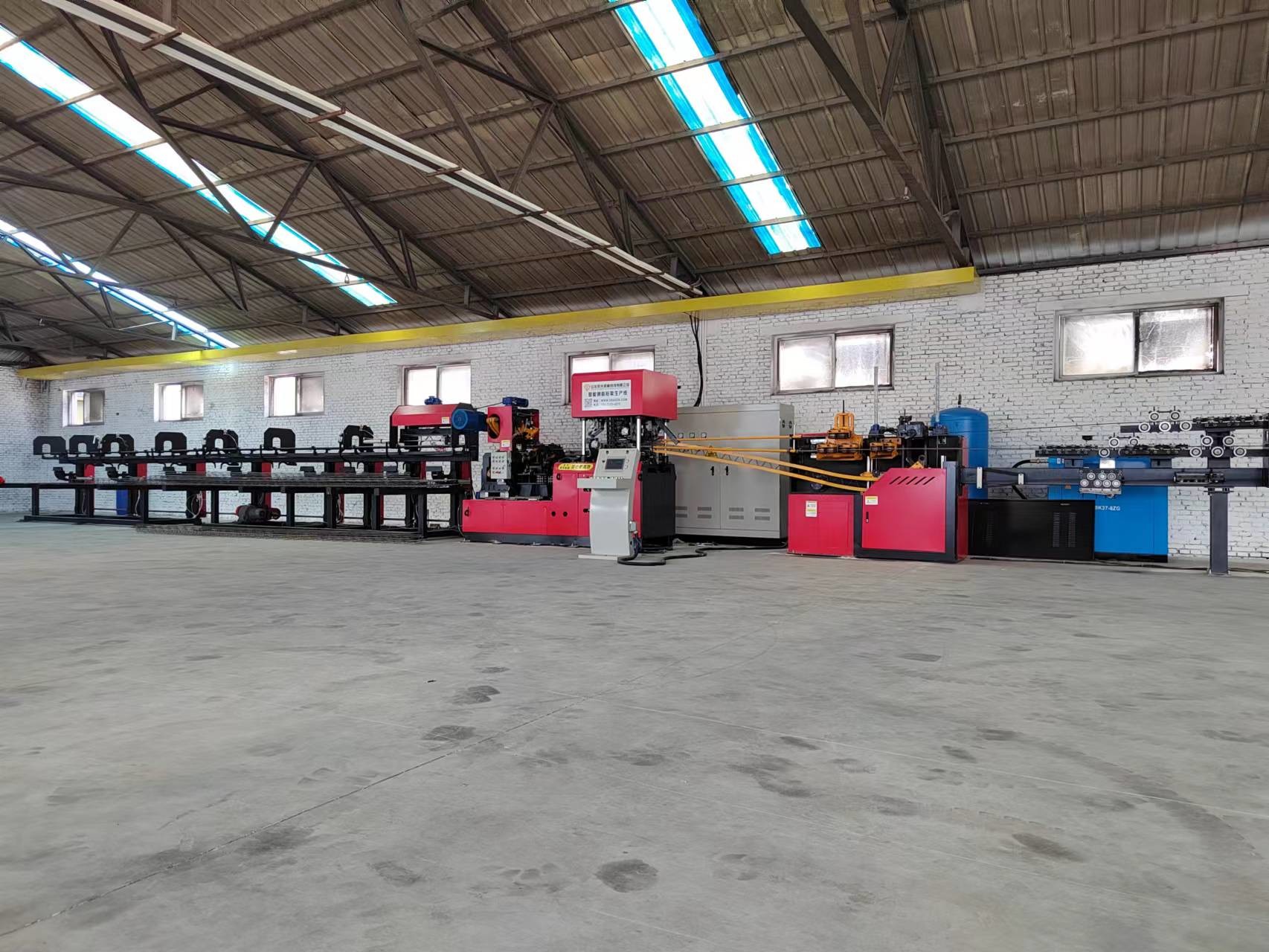

สายการผลิตสตรอสทาร์สเป็นสายการผลิตที่อัตโนมัติเต็มที่รวมการวางสายสอยสอยสตรอสทาร์ส, การขัดตรง, การบิดเหล็กด้าน, การปั่น, การตัดอัตโนมัติและการรวบรวมผลิตภัณฑ์เสร็จ. สามารถผลิตสตาร์ทราสสําหรับแผ่นพื้น และสตาร์ทราสพีซีของอาคารใช้อย่างแพร่หลายในงานก่อสร้างอาคาร (แผ่นพื้นแบบชํารุด) และการก่อสร้างทางรถไฟความเร็วสูง (กระบวนการก่อสร้างกระบวนการก่อสร้าง)ในส่วนอื่นๆ

1.2 อุปกรณ์ การประกอบของสายการผลิตสตริสบาร์:

6

1.3 ปริมาตรเทคนิคของอุปกรณ์:

7

1.4 คุณสมบัติของอุปกรณ์

1.ยาง กรอบวาง

มี 5 ชุดของสต็อปการจ่ายบาร์ โดยใช้วิธีการจ่ายแบบหมุน โดยมีภาระสูงสุด 2 ตัน

แต่ละตัวยืนการจ่ายมีอุปกรณ์เบรกอากาศอิสระ

แต่ละสแตนด์การจ่ายเงินมีกลไกการชะแนนก่อนที่อิสระเพื่อกําจัดเกลือออกไซด์บนผิวของแท่งเหล็ก

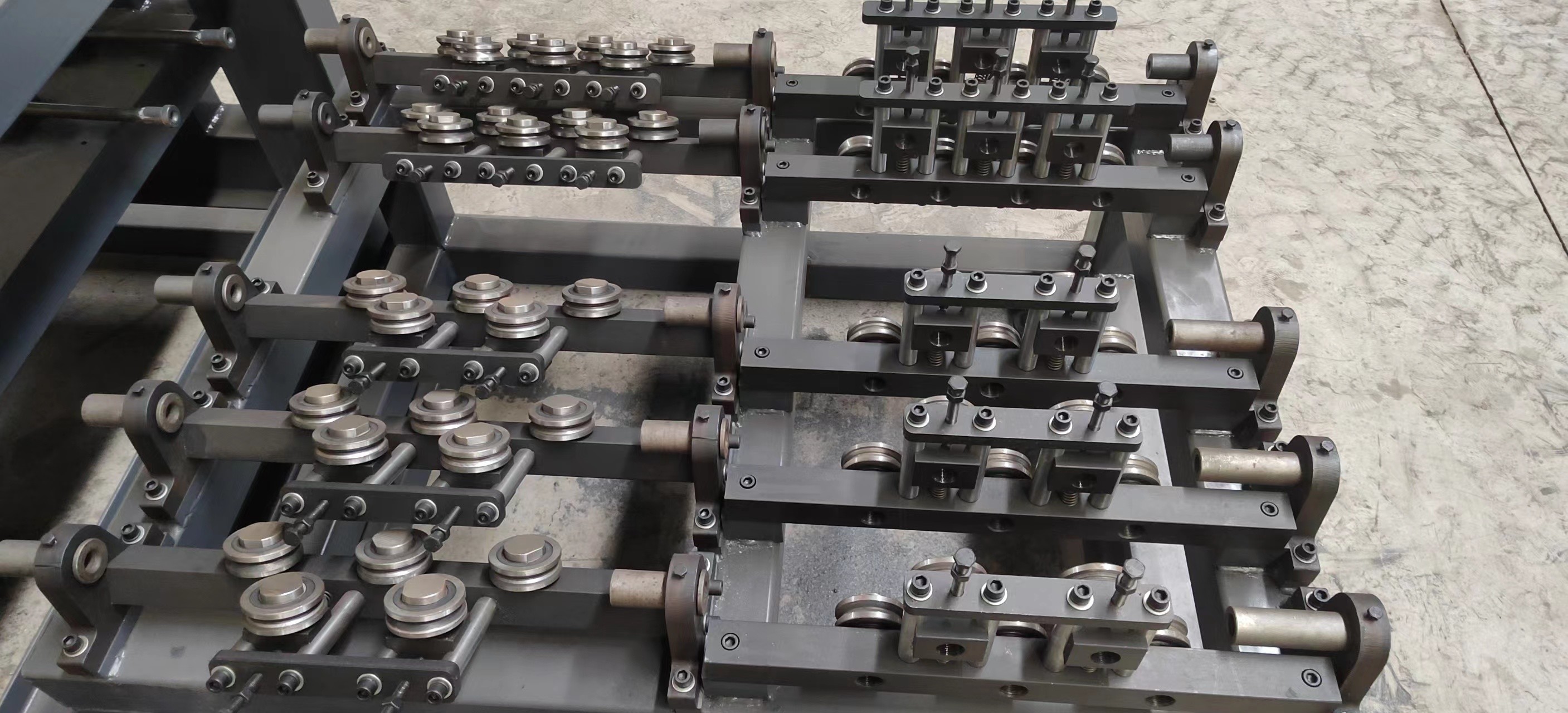

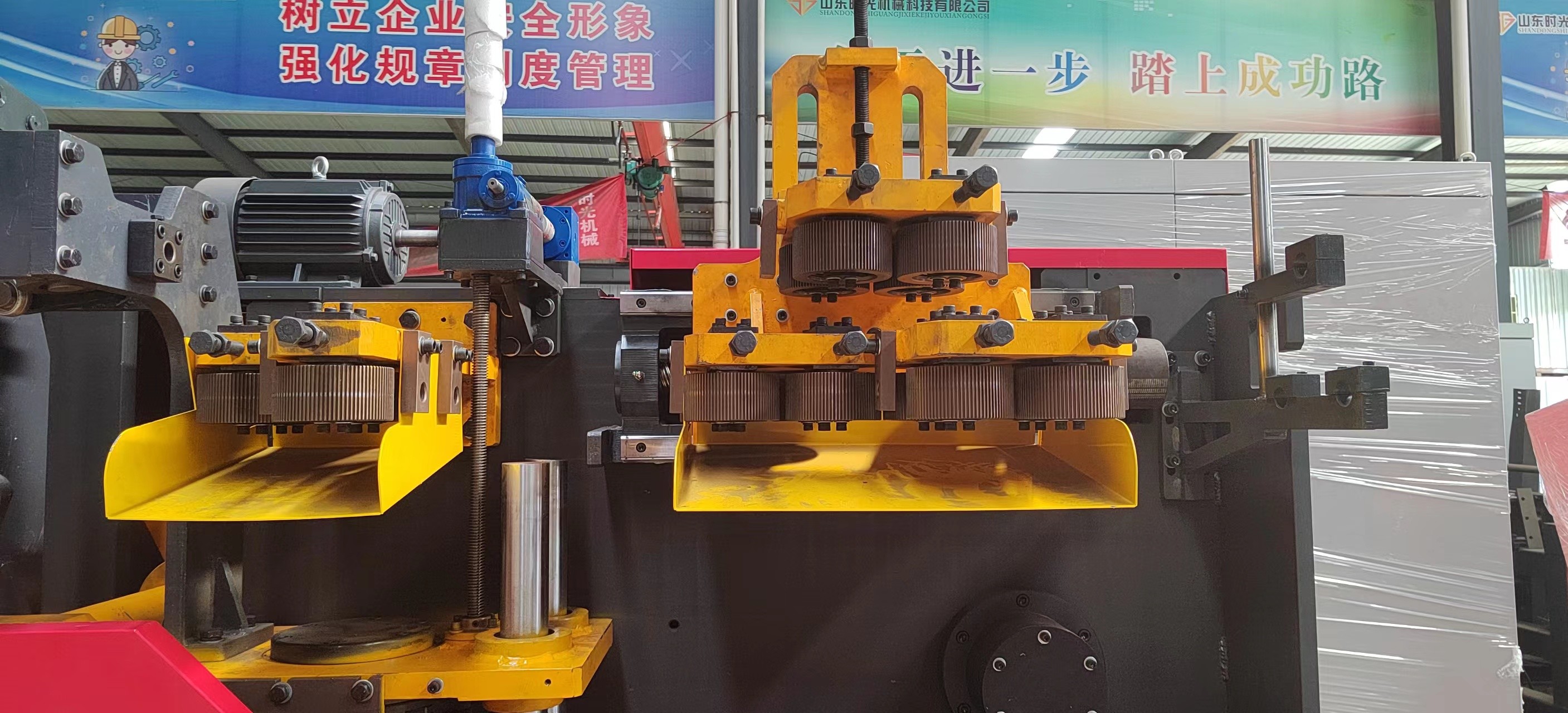

2กลไกการขัดขวางและอาหาร

มันใช้การขัดขวางหลายล้อที่มีผลการขัดขวางที่ดี โดยไม่เสียสัดส่วนของสตาร์เหล็ก

ระบบอาหารแต่ละตัวสามารถควบคุมได้อย่างอิสระ

3กลไกเก็บเหล็ก

มันใช้รังเก็บของแบบเปิดใหม่สําหรับการเก็บและเก็บของ ซึ่งสะดวกสําหรับการผลิตต่อเนื่อง และป้องกันการสับสนของสตาร์เหล็กได้อย่างมีประสิทธิภาพ

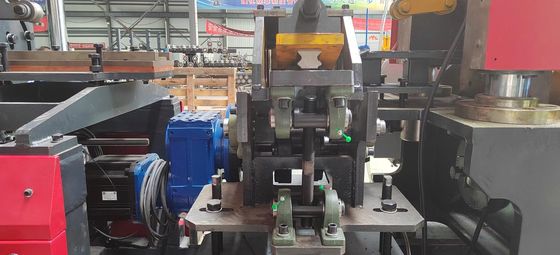

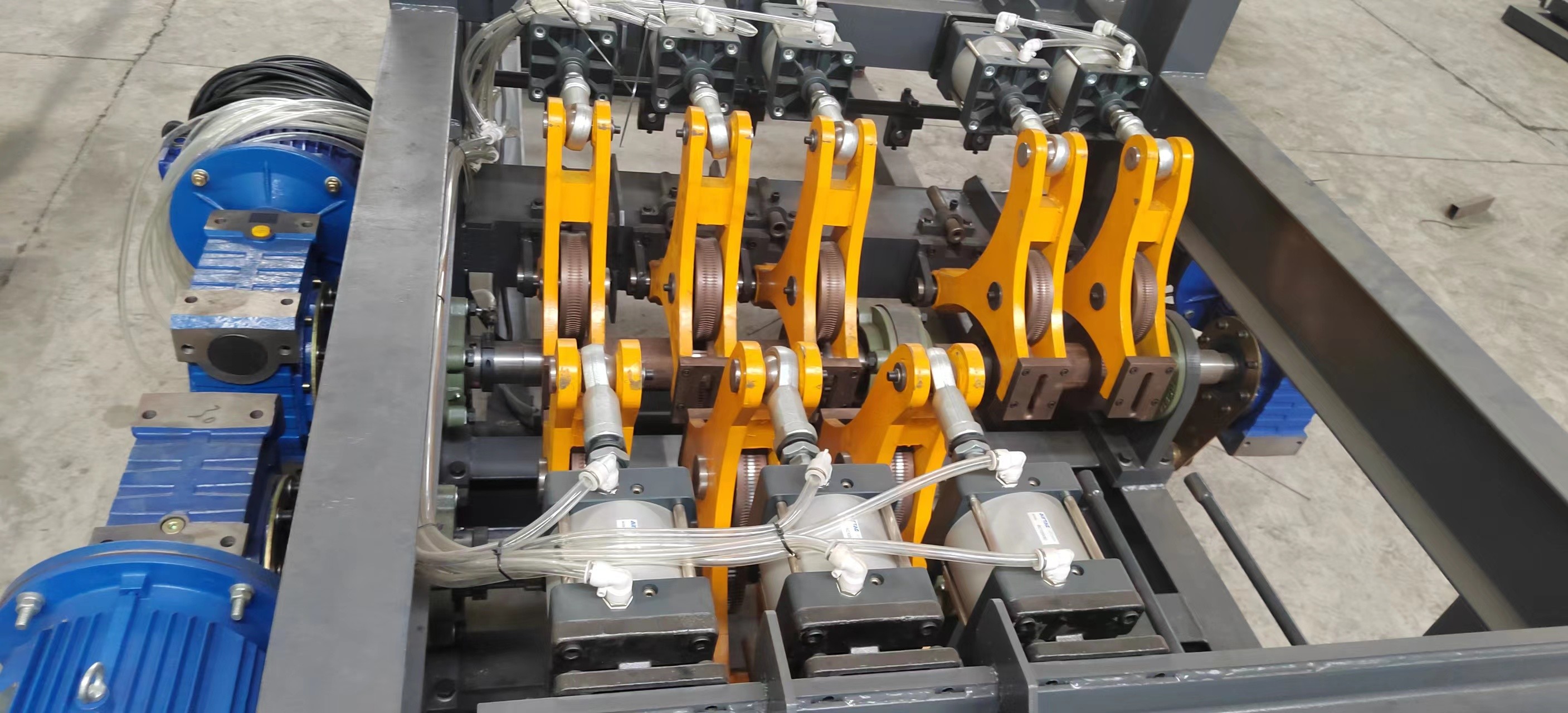

4กลไกการแก้ไขปลายทาง

การขัดขวางปลายทางที่สองถูกดําเนินการบนแท่นหลักและแท่นเว็บ ก่อนการผสมและการออกแบบ การขัดขวาง 5 รอลล์ถูกใช้เพื่อรับรองความเรียบของกระดานเสร็จ

อุปกรณ์นี้มีบทบาทสําคัญในการปรับความเรียบของสินค้า truss

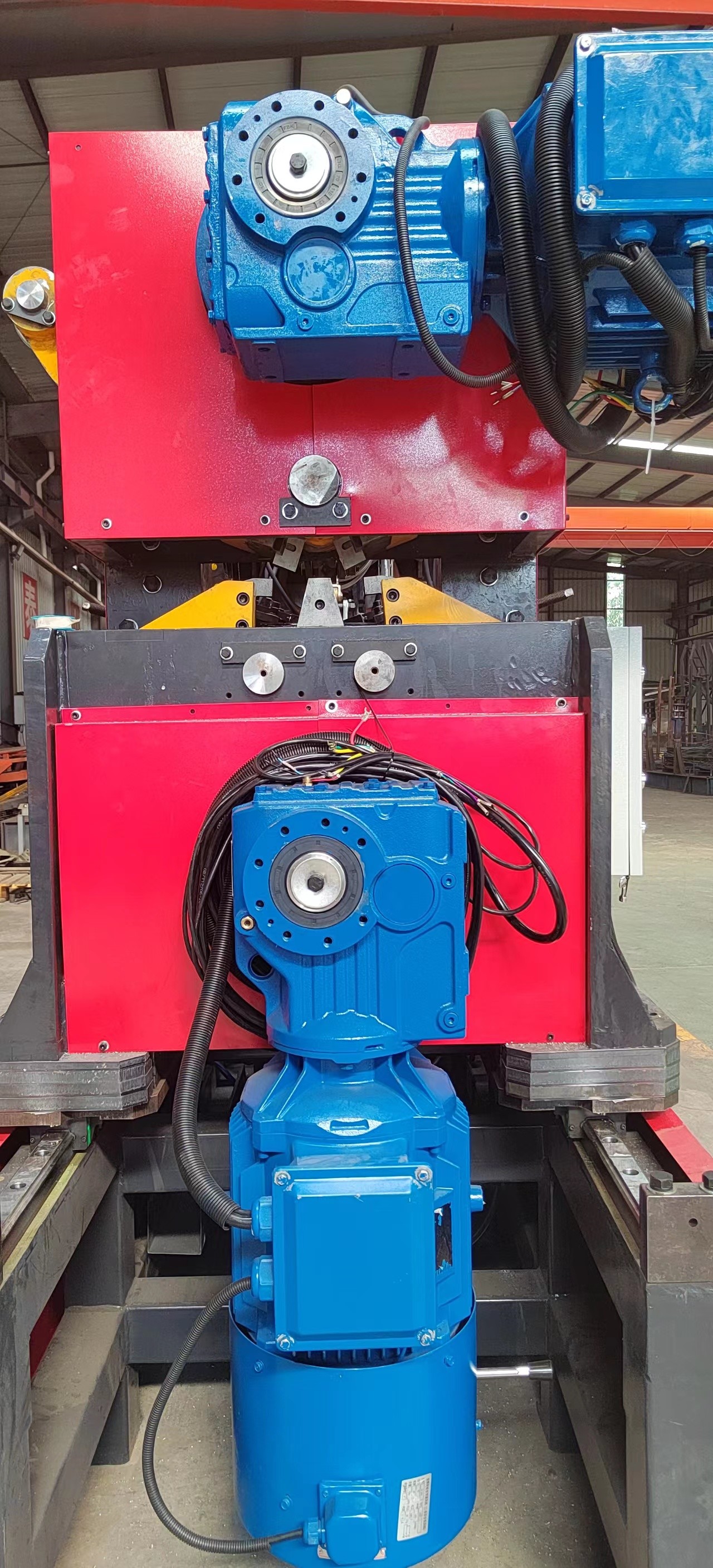

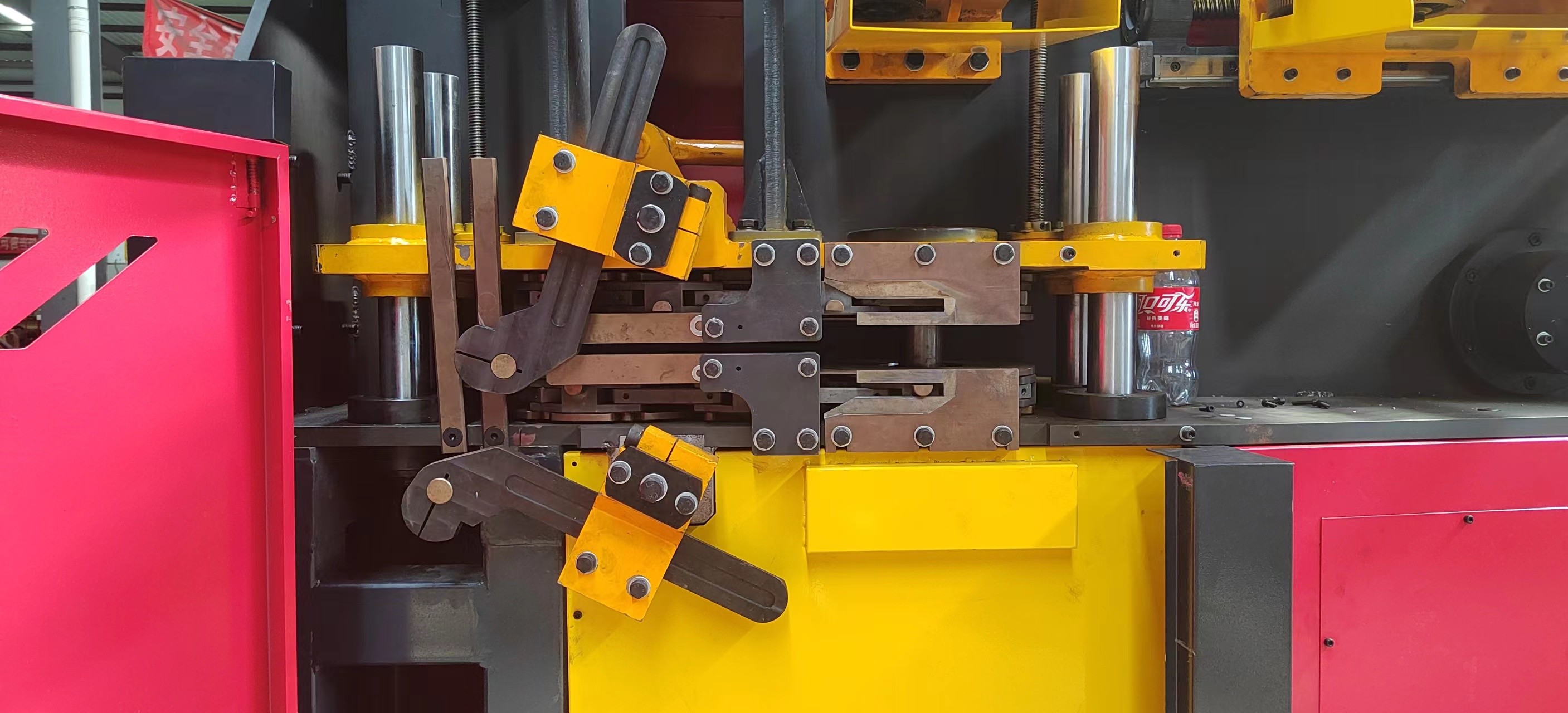

5. Web Bar การกดและการอาหารกลไก

การบิดแขนสวิงใช้ในการบิดแท่งเหล็ก โดยใช้เครื่องขับเคลื่อน servo มอเตอร์ มีการปรับสynchronization ดีและความมั่นคงสูงการบิดสตาร์เหล็กเป็นต่อเนื่อง (กลไกบิดทํางานในวงกลมและขึ้นและลงการเคลื่อนไหวสวิง, โดยไม่ช้า) ด้วยความเร็วในการสร้างอย่างรวดเร็ว โมล์การสร้างสตาร์เหล็กมีพื้นผิวทรงกระบอกเพื่อป้องกันการขีดข่วนพื้นผิวของสตาร์เหล็ก,ด้วยการประสานงานของกลไกบิดการผสมผสานที่สมบูรณ์แบบของสอง servo มอเตอร์สามารถทําหน้าที่ของการเปลี่ยนแปลงสตริสปิชโดยไม่หยุด, ปรับปรุงประสิทธิภาพการผลิตให้ดีขึ้น

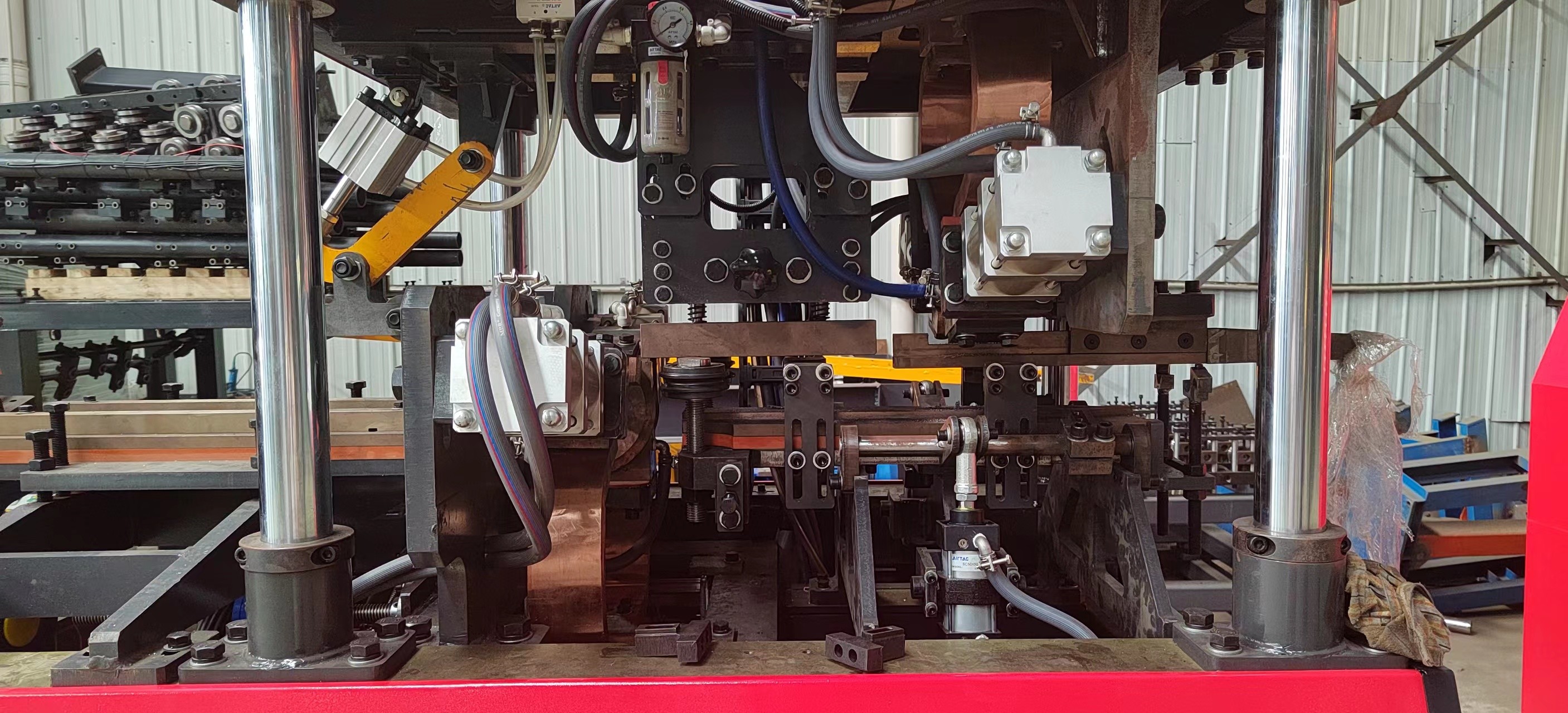

6. ส่วนปั่น

เครื่องเชื่อมจุดสองเครื่อง หนึ่งบนด้านบน และหนึ่งด้านล่าง มีทั้งสิ้นสองเครื่องแปลง รวมทั้งสิ้นสี่เครื่องลัดล่าง

ซิลินเดอร์การปั่นมีแรงแรงเล็ก ความเร็วในการปั่นเร็วและคุณภาพสูง

กระป๋องปั่นใช้ยี่ห้อที่มีคุณภาพสูง และมีอากาศ clamped

อิเล็กทรอัดปั่นทําจากทองแดงสกัดโครม - ซิรโคเนียม

อุปกรณ์ที่มีกลไกการตั้งตําแหน่งเพื่อรับรองรูปร่างและขนาดของการปั่น

วิธีการเชื่อมจุดความต้านทานสองจุดลดพลังงานการติดตั้ง 60% เมื่อเทียบกับเพื่อนร่วม และปริมาตรการเชื่อมของจุดเชื่อมแต่ละจุดสามารถกําหนดได้อย่างอิสระ

หัวไฟฟ้าสี่ทางสามารถนําไปใช้ใหม่ได้ 4 ครั้ง ลดต้นทุนได้ 3 เท่า

7เครื่องตัด

การตัดแบบ "แบบเลื่อย" ถูกนํามาใช้เพื่อแก้ปัญหาของการผสมผสานเปิดที่เกิดจากกระบวนการตัดและหลีกเลี่ยงการปรับปรุงและการบิดเบือนของกระดานในการตัด

ความเร็วในการตัดที่เร็ว ไม่จําเป็นต้องหยุดการปั่น

สําหรับการตัดความแข็งแกร่งสูงในข้อต่อผ่าเสริมหลักและด้านข้าง ใช้เหล็กที่มีความแข็งแกร่งสูงและแข็งแกร่งจากประเทศจีน

8อัตโนมัติการรวบรวมและสต็อปกลไก

อัตโนมัติกลไกการรวบรวมทําให้การผลิตต่อเนื่องโดยไม่ต้องหยุด ทําให้มีประสิทธิภาพมากขึ้น

มันสามารถรวบรวมก้อนของขนาดที่แตกต่างกัน ยาวและสั้น

การรวบรวมอัตโนมัติ, การค้อน, และการขนส่งของขั้วทั้งหมดเป็นอัตโนมัติอย่างสมบูรณ์

อุปกรณ์เก็บและเก็บของแบบอัตโนมัติ ลดจํานวนผู้ประกอบการลง 2 คน

9ระบบควบคุมไฟฟ้า

มันใช้ระบบควบคุมจากเฮชวน ด้วยความมั่นคงสูง

10ระบบปฏิบัติการ

ปุ่มทํางานและส่วนประกอบอื่น ๆ ใช้ผลิตภัณฑ์ที่มีคุณภาพสูง

อุปกรณ์ใช้งานและปรับง่าย

การทํางาน เช่น ความเร็ว ปารามิเตอร์การปั่น เป็นต้น เป็นที่สะดวก

1.5 การตั้งค่าอุปกรณ์และแบรนด์ส่วนประกอบ

·

10

2เครื่องทําน้ําเย็น

เครื่องทําน้ําเย็นความยาว * ความกว้าง * ความสูง = 1310 * 630 * 1230 มม.

ข้อมูลเฉพาะเจาะจงทางเทคนิคของหน่วยทําความเย็นแบบกล่องเย็นด้วยอากาศ ดังนี้

3- อากาศ เครื่องบด

BK22-8ZG ปริมาตรเทคนิคของเครื่องสกรูเย็นด้วยอากาศ
