บริษัท ชานดง เทคโนโลยีเครื่องจักรเวลา จํากัด
ข้อมูลและราคาของอุปกรณ์เกี่ยวกับ "สายการผลิตการปั่นแผ่นพื้นกระดานเสริมเหล็ก (SGHJ-IV)
ตัวแทนทางกฎหมาย: Cui Hao
โทรศัพท์: 13395378282
ที่อยู่: โซนพัฒนาเศรษฐกิจ, เมืองจีนิ่ง, จังหวัดชานดง
เว็บไซต์: www.sdsgzn.com
I. การเสนอราคา 2
II. การนําเสนอโครงการแผ่นพื้นเหล็กเสริมเหล็ก 3
1ภาพรวมโครงการ3
2. การนําเข้ากระบวนการผลิต4
3ผลิตภัณฑ์เหล็กเสริมเหล็กสําหรับแผ่นพื้น (มีมุมมุมพับ)5
III. ผลงานของอุปกรณ์และพารามิเตอร์ทางเทคนิค 6
1. ปารามิเตอร์ทางเทคนิคของสายการผลิตสตรอส6
1.1 ภาพรวมของอุปกรณ์6
1.2 อุปกรณ์ประกอบของสายการผลิตสตรอสบาร์6
1.3 ปริมาตรเทคนิคของอุปกรณ์:7
1.4 คุณสมบัติของอุปกรณ์8
1.5 การตั้งค่าอุปกรณ์และแบรนด์ส่วนประกอบ10
2. เครื่องปั่นอัตโนมัติปรับปรุงรีบาร์ทราสเทมเพลต10
2.1 ภาพรวมของอุปกรณ์10
2.2 อุปกรณ์ประกอบของสายการผลิตสตรอสบาร์11
2.3 ปริมาตรเทคนิคของอุปกรณ์:12
2.4 คุณสมบัติของอุปกรณ์12
3เครื่องทําน้ําเย็น13
3.1 รายละเอียดเทคนิคของหน่วยเย็นกล่องเย็นด้วยอากาศ:13
4. เครื่องบดอากาศ14
4.1 ปริมาตรเทคนิคของเครื่องสกรูที่เย็นด้วยอากาศ14
5เครื่องพิมพ์ฟาเนอร์16
ผู้ผลิตมืออาชีพของสายการผลิตการเชื่อมต่อ CNC ที่มีความฉลาด
| SGHJ-IV อินเทลเลนท์ CNC Truss สายการผลิต | ||||||
| หน่วยอ้างอิง: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
รายการ ไม่ ไม่ |
ชื่ออุปกรณ์ | รุ่นอุปกรณ์ |
หน่วย |
จํานวน |
ราคาประหยัด (RMB) |
จํานวน (RMB) |
|
1 |
สายการผลิตการเชื่อมเหล็กเสริมเหล็ก | SGHJ-IV (การก้อนอัตโนมัติ) |
หน่วย |
1 |
||
|
2 |
เครื่องปั่นแบบ | SGMB-600/576 |
หน่วย |
1 |
||
|
3 |
เครื่องบดอากาศสกรู | Kaizen BK37kW |
หน่วย |
1 |
||
|
4 |
เครื่องพิมพ์แผ่น | รูปทรง V 600/576 | หน่วย |
1 |
||
|
5 |
เครื่องทําน้ําเย็น | RX-10 | หน่วย |
1 |
||
|
6 |
เครื่องปั่นกระดูกรัด | 25kva | หน่วย |
1 |
||
| รวม |
จํานวนอุปกรณ์ทั้งหมด: ¥ ในตัวอักษร: |
|||||
| หมายเหตุ: ราคานี้รวมภาษี (ภาษีพิเศษ 13%), ค่าขนส่ง, ค่าแก้ไขปัญหาและค่าติดตั้ง, และค่าฝึกอบรม | ||||||
| บริษัทของเราเน้นการวิจัยและพัฒนา, และการผลิตของสายการผลิตการเชื่อมต่อการเชื่อมต่อเหล็กเสริมเหล็ก เรามีวิจัยและการพัฒนาทางเทคนิคมืออาชีพและมีประสิทธิภาพทีมงาน.บริษัทให้ความสําคัญกับการนวัตกรรมทางเทคโนโลยี ติดตามเส้นทางของนวัตกรรมอิสระ ปรับโครงสร้างสินค้าให้ตรงกับความต้องการของตลาดและได้สร้างความสัมพันธ์การร่วมมือระยะยาวกับหลายบริษัทที่รู้จักกันดี. | ||||||
ชื่อบริษัท: Shandongเวลาบริษัท เครื่องจักรกลเทคโนโลยี จํากัด
เลขระบุภาษี: 91370811MA3EP7HT68
บัญชีบริษัท: 815010601421010400
ธนาคาร: ธนาคารจีนิ่ง สาขาเชียงใหม่
ที่อยู่: ทางตะวันออกของถนน Jiafeng, ทางเหนือของถนน Ruixiang, เขตพัฒนาเศรษฐกิจ Jining, จังหวัดชานดง (ในสถานที่ของ Shandong Taifeng Engineering Group Co., Ltd.)
II. การนําเสนอโครงการแผ่นพื้นเหล็กเสริมเหล็ก
1ภาพรวมโครงการ
แผ่นพื้นกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับคอนกรีตถูกเทลงบนมันเพื่อสร้างพื้นคอนกรีตเสริมเหล็กผนังพื้นกระตุ้นมีข้อดีมากมาย เช่น ค่าใช้จ่ายรวมต่ํา ประหยัดพลังงานและการคุ้มครองสิ่งแวดล้อม ความเร็วในการก่อสร้างที่รวดเร็ว และลดต้นทุนการก่อสร้างในช่วงปีที่ผ่านมา, มันได้รับการส่งเสริมและกระจายตัวอย่างรวดเร็วในประเทศของเรา.
เนื่องจากการใช้อุปกรณ์แปรรูปอัตโนมัติและกระบวนการผลิตในการผลิตรูปแบบกระดานเสริมเหล็ก มันได้บรรลุการผลิตโรงงานมาตรฐานและขนาดใหญ่มันมีข้อดี เช่น คุณภาพการปั่นที่มั่นคง, การกระจายเหล็กแบบเรียบร้อย และขนาดของผลิตภัณฑ์ที่แม่นยําการ ติดตั้ง ด้วย เครื่องจักรกล และ อุตสาหกรรม ช่วย ลด จํานวน ไม้เหล็ก ที่ ผูก ไว้ ใน สถานก่อสร้าง และ ช่วย ปรับปรุง สภาพ การ ทํางาน ของ คน ทํา งาน การ สร้างการรักษาคุณภาพการก่อสร้างได้อย่างมีประสิทธิภาพการลดต้นทุนของมาตรการป้องกันการกัดกร่อนและป้องกันไฟดังนั้น การนํามาใช้แผ่นพื้นที่เสริมเหล็กมีข้อดีที่สําคัญในราคารวมเมื่อเทียบกับแผ่นเหล็กที่มีโปรไฟล์อื่น ๆ
2.รางลวดสําหรับแผ่นพื้น (มีการบิดมุมด้านล่าง)
III.ผลประกอบของอุปกรณ์และปริมาตรเทคนิค
1.ปริมาตรทางเทคนิคของสายการผลิตสตาร์ท
1.1 ภาพรวมของอุปกรณ์

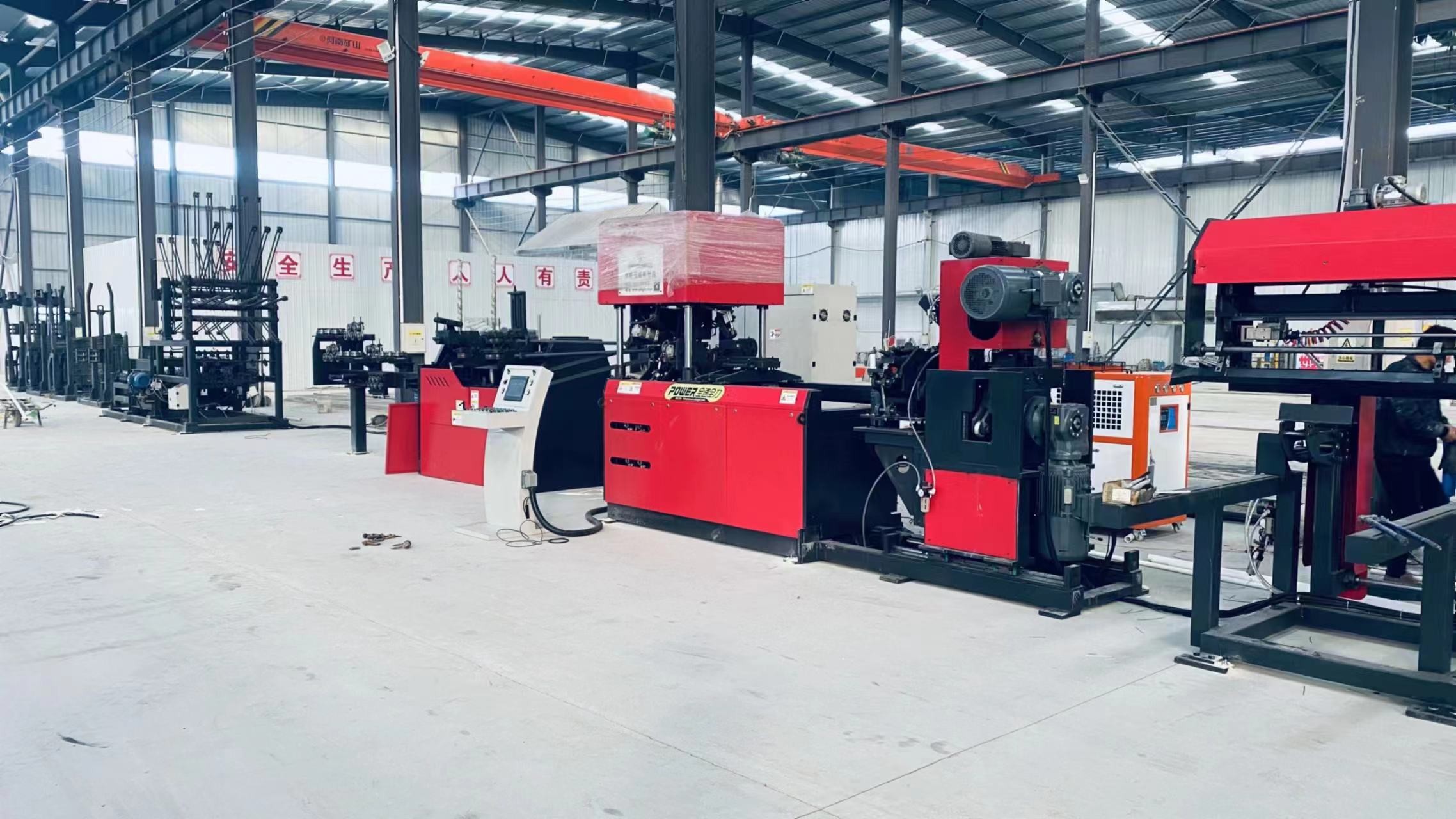

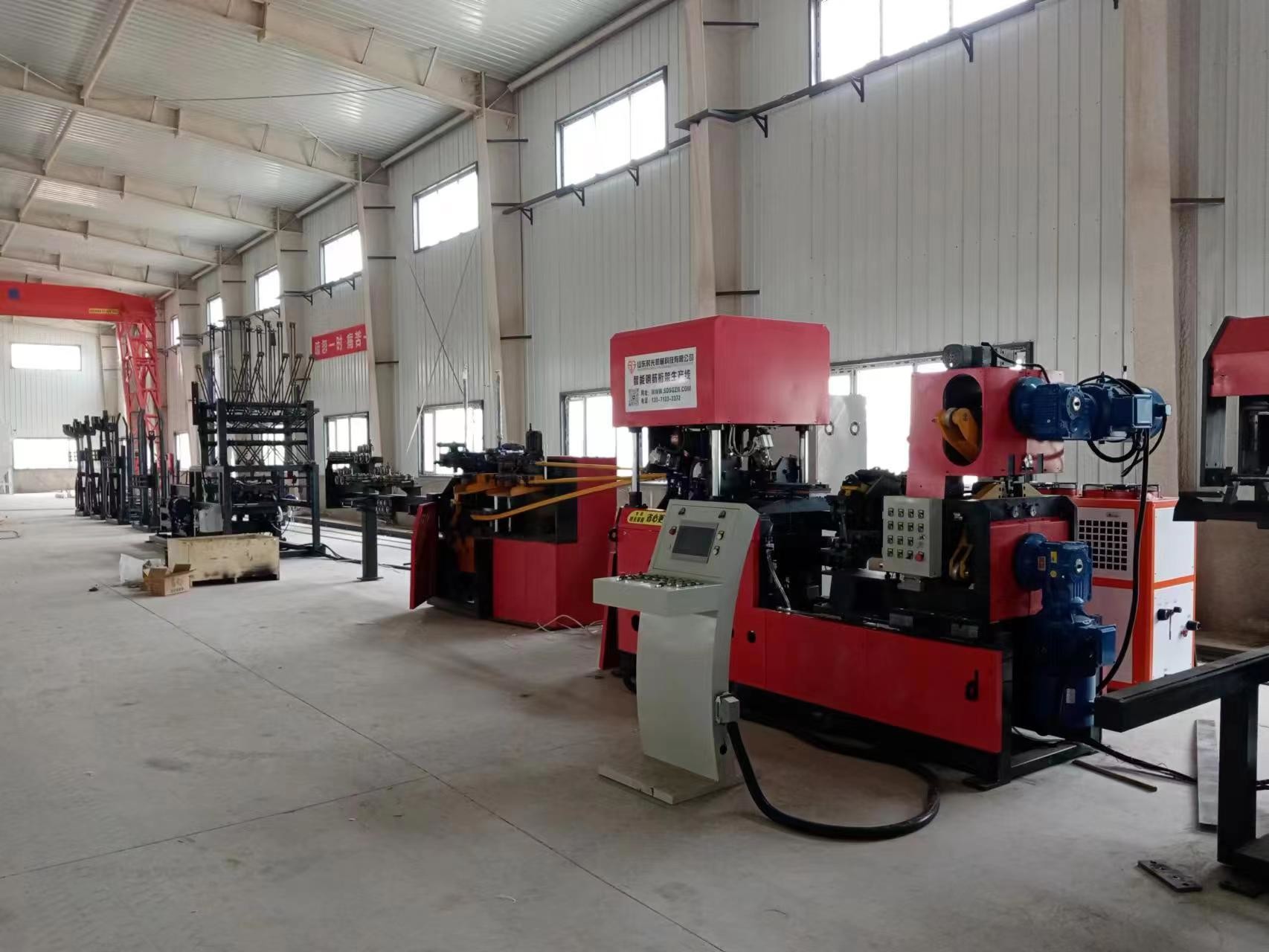

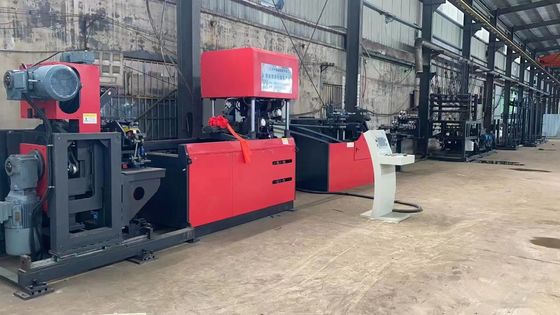

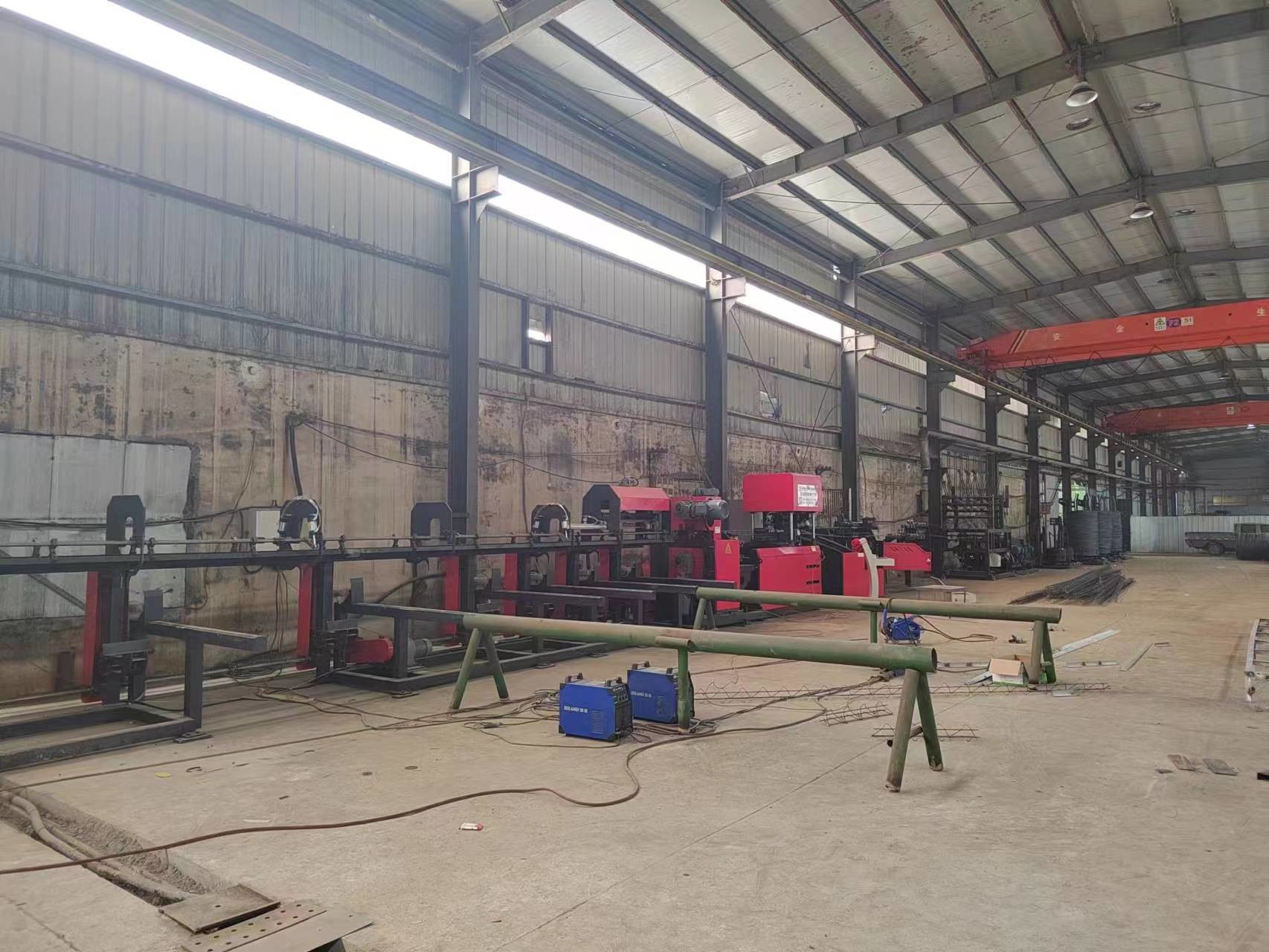

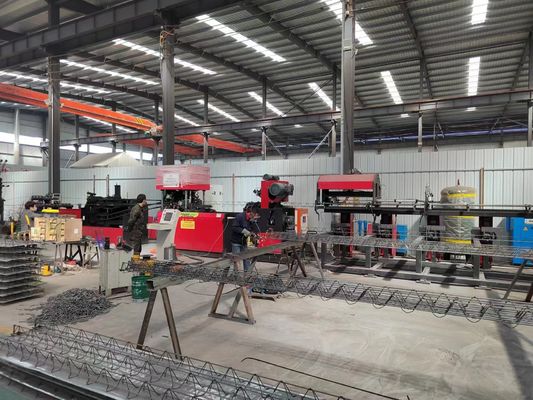

สายการผลิตสตรอสทาร์สเป็นสายการผลิตที่อัตโนมัติเต็มที่รวมการวางสายสอยสอยสตรอสทาร์ส, การขัดตรง, การบิดเหล็กด้าน, การปั่น, การตัดอัตโนมัติและการรวบรวมผลิตภัณฑ์เสร็จ. สามารถผลิตสตาร์ทราสสําหรับแผ่นพื้น และสตาร์ทราสพีซีของอาคารใช้อย่างแพร่หลายในงานก่อสร้างอาคาร (แผ่นพื้นแบบชํารุด) และการก่อสร้างทางรถไฟความเร็วสูง (กระบวนการก่อสร้างกระบวนการก่อสร้าง)ในส่วนอื่นๆ
1.2 อุปกรณ์ การประกอบของสายการผลิตสตริสบาร์:
| ไม่ ไม่ | ส่วนประกอบของอุปกรณ์ | จํานวน | ลักษณะทางเทคนิค |
| 1 | รากวางสายลวดลวด | ชุดเดียว | รากวางสายตั้งตั้ง |
|
2 |
อุปกรณ์การขัดและให้อาหาร | ชุดเดียว | ใช้ระบบ Multi-Wheel Straightening ที่มีผลการขัดขวางที่ดีมาก โดยไม่เสียสัดส่วนกระดูกเข็ม |
| 3 | อุปกรณ์การเก็บรักษา | ชุดเดียว | อุปกรณ์พร้อมกับชนิดใหม่ของเรคเก็บของเปิดที่ใช้การเก็บของที่อุดหนุน, ทําให้การผลิตต่อเนื่องและป้องกันการสะสมของสแตนเลสได้อย่างมีประสิทธิภาพ |
|
4 |
อุปกรณ์กํากับปลายทาง | ชุดเดียว | การขัดขวางปลายระยะที่สองถูกดําเนินการบนส่วนเสริมหลักและสัญลักษณ์ด้านตรงก่อนการปั่นและการสร้าง โดยใช้วิธีการขัดขวาง 5 รอลล์การประกันความเรียบของผลิตภัณฑ์กระดาน. |
|
5 |
กลไกบิดสมาชิกทางด้านขั้ว | ชุดเดียว |
1) การบิดสตาร์ด Pendulum ถูกขับเคลื่อนโดยเครื่องยนต์ servo, รับประกันการร่วมกันที่ดีและความมั่นคงสูง. 2) กลไกอาหารสายถูกขับเคลื่อนโดยมอเตอร์เซอร์โวอีกตัวหนึ่ง, ให้การร่วมกันที่ดีกว่าและความแม่นยําสูงกว่า. เมื่อรวมกับกลไกบการร่วมมือที่สมบูรณ์แบบของสอง servo มอเตอร์สามารถเปลี่ยนของ truss pitch โดยไม่ต้องหยุดเครื่อง, เพิ่มประสิทธิภาพการผลิตอย่างสําคัญ
|
|
6 |
อุปกรณ์ประปาหลัก | ชุดเดียว | การเชื่อมต่อจุดสองตัวใช้ โดยใช้เครื่องแปลงทั้งหมด 2 เครื่อง ซึ่งลดการใช้พลังงานรวมของเครื่องแปลงเชื่อมด้วยมากกว่า 60 เปอร์เซ็นต์ |
|
7 |
อุปกรณ์บิด | ชุดเดียว | ใช้การบิดแบบ servo-mechanical ความเร็วเร็วขึ้น เสียงน้อยลง ความมั่นคงสูงขึ้น |
|
8 |
อุปกรณ์ตัด | ชุดเดียว | ใช้โหมดการตัดแบบ "ชนิดเลื่อย" เพื่อแก้ปัญหาของสอยที่เปิดที่เกิดจากการตัดได้อย่างมีประสิทธิภาพ โหมดนี้ยังช่วยป้องกันการบิดเบือนและการบิดเบือนของเครือข่ายระหว่างกระบวนการตัด.การปรับตําแหน่งการตัดถูกควบคุมโดยเครื่องยนต์ servo ทําให้สามารถตัดสเตรสของความยาวใด ๆ โดยไม่ต้องหยุดเครื่อง |
| 9 | กลไกการรวบรวม | ชุดเดียว | อัตโนมัติสต็อป |
| 10 | ระบบควบคุมไฟฟ้า | ชุดเดียว | |
|
11 |
ระบบปฏิบัติการ |
ชุดเดียว |
ปุ่มการทํางานและส่วนประกอบอื่นๆ มีคุณภาพสูง การใช้งานและการปรับอุปกรณ์ที่สะดวก การทํางานที่สะดวกสบายของความเร็ว, ปริมาตรการปั่น, ฯลฯ ระบบการจองรั้ว
|
| 12 | คู่มือ การ ใช้ งาน, อะไหล่ และ เครื่องมือ | ชุดเดียว |
การตั้งค่าแบบมาตรฐาน
|
1.3 ปริมาตรเทคนิคของอุปกรณ์:
| มือสวิง | หน่วย | จํานวน | หมายเหตุ |
| ความจุของ Rack วางสาย | กก |
2000 |
ความสูงของสายบนไม่ควรเกิน 2 เมตร และความสูงของสายข้างไม่ควรเกิน 1.3 เมตร |
| จํานวน Racks การวางสาย | หน่วย |
5 |
|
| พลังงานของเครื่องยนต์ทรงเหล็กด้าน |
กิโลวัตต์ |
7.5 |
มอเตอร์เซอร์โว |
| พลังงานของทรานฟอร์มการปั่น |
กิโลวัตต์ |
11 | มอเตอร์เซอร์โว |
| ความจุของ Rack วางสาย |
กิโลวัตต์ |
160x2 |
การทํางานระยะสั้น |
| พลังการขับเคลื่อน shear | กิโลวัตต์ | 11+11 | การทํางานระยะสั้น |
| วิธีบิดมุมล่าง | เครื่องจักรกล |
มอเตอร์เซอร์โว
|
|
| การรวบรวมและยกพลังงานมอเตอร์ราค | กิโลวัตต์ |
2.2 |
การทํางานระยะสั้น |
| ความสูงของการบิดคอร์ดข้าง |
mm |
200 |
190-210 ปรับความสูงด้วยอัตโนมัติ |
| ความสูงของคอร์ด |
mm |
70-270 |
ความสูง 250 และมากกว่า โดยไม่ใช้อัคคอร์ดมุมล่าง |
| ความกว้างของคอร์ด |
mm |
70-90 |
ความกว้างใหญ่ |
| กว้างของแท่งคอร์ดด้านบนและด้านล่าง | mm |
6-12 |
|
| กว้างของเส้นเคอร์ดด้านข้าง |
mm |
4-7 |
|
| ความยาวของคอร์ด |
m |
0.2 ~ 14 |
ปรับความสูงด้วยอัตโนมัติ
|
| ความตรงของคอร์ด |
mm |
± 5 | |
| ความผิดพลาดความสูงของคอร์ด |
mm |
± 2 | |
| ความผิดพลาดความยาวของคอร์ด | mm/m | ± 5 |
ความผิดพลาดสูงสุดไม่เกิน ± 15 mm
|
| ความสูงของแท่งอาร์คอร์ดด้านบนและด้านล่างที่เปิดเผย |
mm |
≤ 5 | |
| ความเร็วของสายการผลิต |
m |
12-15 |
ความเร็วการผลิตที่มั่นคงจริงถูกกําหนดโดยคุณสมบัติของคอร์ด |
| ความดันอากาศ | Mpa | ≥ 0.7 | ก๊าซที่ใช้ควรสะอาด, ตัดกรองและแห้ง |
| การบริโภคลม | m3/นาที | 3/45 | |
| ความยาวของสายการผลิต (ความยาว * ความกว้าง * ความสูง) | mm | ความยาวของสายการผลิตสามารถปรับให้เหมาะสม 45000 * 3000 * 3500 | |
| ผลิตทั้งหมด |
T |
≤ 18 (ไม่รวมอุปกรณ์เสริมและกล่องควบคุมภายนอก) | |
| หมายเหตุ: การปรับแต่งแบบมาตรฐานประกอบด้วยกลไกบิดมุมล่าง กรุณาระบุถ้าการปรับแต่งสําหรับอุตสาหกรรมที่อยู่อาศัยไม่รวมกลไกบิดมุมล่าง | |||
1.4.1 ลักษณะของอุปกรณ์
1. กรอบวางยาง
มี 5 ชุดของสต็อปการจ่ายบาร์ โดยใช้วิธีการจ่ายแบบหมุน โดยมีภาระสูงสุด 2 ตัน
แต่ละตัวยืนการจ่ายมีอุปกรณ์เบรกอากาศอิสระ
แต่ละสแตนด์การจ่ายเงินมีกลไกการชะแนนก่อนที่อิสระเพื่อกําจัดเกลือออกไซด์บนผิวของแท่งเหล็ก
2กลไกการขัดขวางและอาหาร
มันใช้การขัดขวางหลายล้อที่มีผลการขัดขวางที่ดี โดยไม่เสียสัดส่วนของสตาร์เหล็ก
ระบบอาหารแต่ละตัวสามารถควบคุมได้อย่างอิสระ
3กลไกเก็บเหล็ก
มันใช้รังเก็บของแบบเปิดใหม่สําหรับการเก็บและเก็บของ ซึ่งสะดวกสําหรับการผลิตต่อเนื่อง และป้องกันการสับสนของสตาร์เหล็กได้อย่างมีประสิทธิภาพ
4กลไกการแก้ไขปลายทาง
การขัดขวางปลายทางที่สองถูกดําเนินการบนแท่นหลักและแท่นเว็บ ก่อนการผสมและการออกแบบ การขัดขวาง 5 รอลล์ถูกใช้เพื่อรับรองความเรียบของกระดานเสร็จ
อุปกรณ์นี้มีบทบาทสําคัญในการปรับความเรียบของสินค้า truss
5. Web Bar การกดและการอาหารกลไก
การบิดแขนสวิงใช้ในการบิดแท่งเหล็ก โดยใช้เครื่องขับเคลื่อน servo มอเตอร์ มีการปรับสynchronization ดีและความมั่นคงสูง
การบิดสตาร์เหล็กเป็นเรื่องต่อเนื่อง (กลไกบิดทํางานเป็นวงกลมและการสวิงขึ้นและลง โดยไม่ต้องช้าช้า) ด้วยความเร็วในการพัฒนาที่รวดเร็ว
ต้นเหล็กบาร์การประกอบแบบมีพื้นผิวทรงกระบอกเพื่อป้องกันการขีดข่วนพื้นผิวของสตาร์เหล็ก
ระบบอาหารถูกขับเคลื่อนโดยมอเตอร์เซอร์โว, ด้วยการปรับปรุงและความแม่นยําที่ดีกว่าการผสมผสานที่สมบูรณ์แบบของสอง servo มอเตอร์สามารถทําหน้าที่ของการเปลี่ยนแปลงสตริสปิชโดยไม่หยุด, ปรับปรุงประสิทธิภาพการผลิตให้ดีขึ้น
6. ส่วนปั่น
เครื่องเชื่อมจุดสองเครื่อง หนึ่งบนด้านบน และหนึ่งด้านล่าง มีทั้งสิ้นสองเครื่องแปลง รวมทั้งสิ้นสี่เครื่องลัดล่าง
ซิลินเดอร์การผสมผสานมีชักเล็ก, พลังที่ใหญ่, ความเร็วการผสมผสานที่รวดเร็ว, และคุณภาพสูง. ซิลินเดอร์การผสมผสานใช้แบรนด์ที่มีคุณภาพสูงและมีอากาศ clamped.
อิเล็กทรอัดปั่นทําจากทองแดงสกัดโครม - ซิรโคเนียม
อุปกรณ์ที่มีกลไกการตั้งตําแหน่งเพื่อรับรองรูปร่างและขนาดของการปั่น
วิธีการเชื่อมจุดความต้านทานสองจุดลดพลังงานการติดตั้ง 60% เมื่อเทียบกับเพื่อนร่วม และปริมาตรการเชื่อมของจุดเชื่อมแต่ละจุดสามารถกําหนดได้อย่างอิสระ
หัวไฟฟ้าสี่ทางสามารถนําไปใช้ใหม่ได้ 4 ครั้ง ลดต้นทุนได้ 3 เท่า
7เครื่องตัด
การตัดแบบ "แบบเลื่อย" ถูกนํามาใช้เพื่อแก้ปัญหาของการผสมผสานเปิดที่เกิดจากกระบวนการตัดและหลีกเลี่ยงการปรับปรุงและการบิดเบือนของกระดานในการตัด
ความเร็วในการตัดที่เร็ว ไม่จําเป็นต้องหยุดการปั่น
สําหรับการตัดความแข็งแกร่งสูงในข้อต่อผ่าเสริมหลักและด้านข้าง ใช้เหล็กที่มีความแข็งแกร่งสูงและแข็งแกร่งจากประเทศจีน
8อัตโนมัติการรวบรวมและสต็อปกลไก
อัตโนมัติกลไกการรวบรวมทําให้การผลิตต่อเนื่องโดยไม่ต้องหยุด ทําให้มีประสิทธิภาพมากขึ้น
มันสามารถรวบรวมก้อนของขนาดที่แตกต่างกัน ยาวและสั้น
การรวบรวมอัตโนมัติ, การค้อน, และการขนส่งของขั้วทั้งหมดเป็นอัตโนมัติอย่างสมบูรณ์
อุปกรณ์เก็บและเก็บของแบบอัตโนมัติ ลดจํานวนผู้ประกอบการลง 2 คน
9ระบบควบคุมไฟฟ้า
มันใช้ระบบควบคุมจากเฮชวน ด้วยความมั่นคงสูง
10ระบบปฏิบัติการ
ปุ่มทํางานและส่วนประกอบอื่น ๆ ใช้ผลิตภัณฑ์ที่มีคุณภาพสูง
อุปกรณ์ใช้งานและปรับง่าย
การทํางาน เช่น ความเร็ว ปารามิเตอร์การปั่น เป็นต้น เป็นที่สะดวก
1.5การตั้งค่าอุปกรณ์และแบรนด์ส่วนประกอบ
| ชื่อ | ยี่ห้อ |
คําอธิบาย ความเห็น |
| สกรีนการทํางาน | คุนลุน ทองไท | เป็นจอสัมผัสไอโอทีที่มีความฉลาดที่มี CPU ARM เป็นแกนและความถี่หลัก 800MHz การออกแบบสินค้านํามาใช้ TFT LCD ขนาด 10 นิ้ว ความละเอียด 1024 * 600, จอสัมผัสแบบต้านทานสี่สาย,และยังติดตั้งก่อนด้วยโปรแกรมการตั้งค่า McsgPro. |
| PLC | ฮีชวาน | ความสามารถสูง โครงสร้างคอมแพคต์ มีฟังก์ชันที่แข็งแรง และมีความมั่นคงสูง |
| มอเตอร์เซอร์โว | ฮีชวาน | ความสามารถสูง ความน่าเชื่อถือสูง และคุณภาพสูง |
| การควบคุมความดันต่ํา | CHNT | แบรนด์ชื่อดังของจีน คุณภาพมั่นคง ความน่าเชื่อถือสูง |
| การเปลี่ยนปัสดุพลังงาน | ไต้หวัน มิงเวย์ | แบรนด์ชื่อดังของไต้หวัน มีประสบการณ์การวิจัยและผลิตมากกว่า 30 ปี |
| เครื่องปั่นแปลง | เชียงไทย | ใช้เทคโนโลยีการปั่นของญี่ปุ่น |
| ส่วนประกอบของอากาศ | ยาเดก | ยี่ห้อดังของไต้หวัน คุณภาพดี ความน่าเชื่อถือสูง ความจุสูง |
| วาล์วโซเลนอยด์ | ยาเดก | ยี่ห้อดังของไต้หวัน คุณภาพดี ความน่าเชื่อถือสูง ความจุสูง |
| ซิลินเดอร์ปั่น | ซิลินเดอร์ชวนเบิลี | ความเร็วสูง พลังงานเพียงพอ และความมั่นคงสูง |
| เครื่องควบคุมการปั่น | ชางไฮ กูลอง | ผลการผลิตที่มั่นคงและคุณภาพที่น่าเชื่อถือ |
| เครื่องลด | เชียงราย เทียนฮอง | การทํางานที่มั่นคงและน่าเชื่อถือ |
| รถไฟทางเส้น | ไต้หวัน ชางยิน | ความจุสูง ความแม่นยําสูง ความเร็วสูง และความแม่นยําสูง |
| หมุน | ครับ | คุณภาพที่นําเข้า คุณภาพที่มั่นคง และมีความน่าเชื่อถือสูง |
| สายไฟฟ้า สายเคเบิล | กวางดง ยิงเก้ | วัสดุดีเยี่ยม ติดกันได้ดี มีความแปลกต่ํา |
2. เครื่องปั่นอัตโนมัติสําหรับการปรับกรอบกระบวนการ
2.1 ภาพรวมของอุปกรณ์
Rebar Truss Formwork การผลิตสายการเชื่อมประกอบด้วยการส่ง roller conveyor, การจัดตรงอัตโนมัติ, การนําทางอัตโนมัติ, การเชื่อมอัตโนมัติ, ระบบควบคุม, ฯลฯมันใช้หลัก ๆ สําหรับการปั่นสตาร์สเหล็กกับแผ่นเหล็กกระดาษ, โลหะแผ่นและโครงสร้างเหล็กอื่น ๆ ในอุตสาหกรรมการก่อสร้าง (มันสามารถเชื่อมแผ่นล่างชนิด "V" และแผ่นล่างชนิด "M")
2.2 การประกอบของเครื่องจักรปั่นเครื่องปรับรูปร่าง
| ไม่ ไม่ | ส่วนประกอบของเครื่อง | จํานวน | ลักษณะทางเทคนิค |
| 1 | กรอบบรรทุกเครื่องจักรกล | ชุดเดียว | 3 * 3 เมตร |
| 2 | เครื่องลดเครื่องยนต์ | ชุดเดียว | 3pcs * 3 เมตร |
|
3 |
เครื่องปั่น | ชุดเดียว | การรับรอง servo motor stepping หัวอิเล็กทรอนด์เย็นด้วยน้ําด้วยเครื่องปิดการสอดคล้องและเครื่องนํา |
| 4 | ระบบควบคุมไฟฟ้า | ชุดเดียว | การรับใช้ระบบควบคุม เช่น โมดูลฉลาด Zhongda U-Control |
| 5 | ระบบปฏิบัติการ | ชุดเดียว | ใช้ระบบ SGMB |
| 6 | คู่มือการใช้งาน อะไหล่และเครื่องมือสุ่ม | ชุดเดียว | การตั้งค่าแบบมาตรฐาน |
|
7 |
รูปแบบอื่น ๆ | ชุดเดียว | อุปกรณ์พร้อมกับการนําการกดอากาศและปุ่มการจัดอันดับ |
| ความดันเฉพาะ |
380V 50HZ |
| พลังงานของเครื่องปั่นแปลง | 3*100KVA |
| พลังงานอื่น ๆ | 3kW |
| ขั้นต่ํา | 190mm-210mm ((สามารถปรับ) |
| จํานวนอิเล็กทรอัดปั๊ม | 6 หน่วย |
| ความสูงของโต๊ะทํางาน | 800 มม. |
| ความยาวของกระดานพื้นที่สามารถแปรรูป | 0.4m-12m |
| ความกว้างของแผ่นที่เชื่อมได้ | 576/600 มม |
| ความหนาของแผ่นเชื่อม |
0.4 มิลลิเมตร-1.0 มิลลิเมตร |
| รูปแบบอื่น ๆ | มันพร้อมกับการนํา pneumatic การกดและการจัดอันดับหยุด, และรถยนต์รับและกรอบอาหาร. |
| น้ําหนักของเครื่องจักรทั้งหมด | 3T |
2.4 คุณสมบัติของอุปกรณ์
◆ โรงงาน นี้ สามารถ ผลิต แผ่น พื้น ที่ มี ราง 576 และ 600 ชนิด ได้.
◆ การนําเทคโนโลยีการปั่นจากต่างประเทศมาใช้ เพื่อหลีกเลี่ยงปรากฏการณ์การปั่นที่หลุดและการเสียของแผ่นเหล็กกระดาษ ที่เกิดขึ้นง่ายในอุปกรณ์ที่คล้ายกันในจีน
◆ การ ใช้ เครื่อง มอเตอร์ เซอร์ โม โตร์ ทํา ให้ การ เดิน ถูก ต้อง และ เร็ว ขึ้น
◆ โครงสร้าง ที่ หนาแน่น และ มี ความ สมเหตุ สมผล, ลักษณะ ที่ สวยงาม.
◆พลังงานการปั่นทั้งหมดคือ 300KVA
RUI XIANG
สเตรคสปายซ์ 10 HP เครื่องเย็นด้วยอากาศ หน่วยทําความเย็นด้วยน้ํา
ความยาว*ความกว้าง*ความสูง=1610*735*1390 มม.
ปริมาตรมาตรฐานเทคนิคของหน่วยทําความเย็นด้วยน้ําแบบกล่องที่ทําความเย็นด้วยอากาศ ได้แสดงไว้ในตารางด้านล่าง:
วาล์วไบปาส
เชื่อมต่อกับท่อ 1.5 นิ้ว
ความจุของถัง 140L
กระแสปั๊ม 9m3/h
|
รายการ
|
ผลิตภัณฑ์ชุดที่เย็นด้วยอากาศ | |
| RX-10 | ||
| พลังงานไฟฟ้า | 10P-50Hz-380V | |
| การไหลของน้ําเย็น m3/h | 6.0 | |
| การใช้พลังงานทั้งหมด kW | 10.5 | |
|
ความจุในการเย็น
|
กิโลวัตต์ | 36 |
| kCal/hr | 30960 | |
| ประเภท | ประเภทเลื่อนที่ปิดโดยสิ้นเชิง | |
| วิธีการเริ่มต้น | การเริ่มต้นโดยตรง | |
| อุปกรณ์ดัน | ประเภท | ประสิทธิภาพสูง สีม่วงทองแดง แจ็คเก็ตอลูมิเนียมฟอยล์ ปีก + แฟนเสียงต่ํา |
| ปริมาณอากาศเย็น m3/h | 12000 | |
| จํานวนหน่วย | 1 | |
| น้ํายาเย็น | ประเภท | R22 |
| ปั๊มน้ําที่ติดตั้งใน kW | 1.5 | |
|
เครื่องระเหย
|
จํานวนหน่วย | ประเภทสอยถังน้ําประสิทธิภาพสูง |
| ประเภท | 1 | |
| กว้างของท่อ | DN40 | |
| อุปกรณ์ป้องกันความปลอดภัย | การป้องกันความดันสูงและต่ํา, การป้องกันความแข็ง (สอง) วาล์วความปลอดภัย, การป้องกันความอ้วน, ช่วงต่ํา, ช่วงกลับ, ความดันต่ํา, ความดันเกิน, การป้องกันการไหลของน้ํา, เป็นต้น | |
| อุปกรณ์ป้องกันความปลอดภัย | ความยาว | 1610 |
| ความกว้าง | 735 | |
| ความสูง | 1390 | |
| มิติรวม | กก | 326 |
4. เครื่องบดอากาศ
KAIZEN BK ซีรีส 37kW เครื่องปั่นสกรูพาราเมตรรองรับ
BK ซีรี่ย์ เครื่องพัดสกรูใหม่ ระบบแสดงและควบคุมอินเตอร์เฟซมนุษย์-เครื่องจักร
การใช้งานง่ายและสะดวก
สถานะการทํางานสามารถมองเห็นได้ในมุมมอง
เครื่องบดสกรู BK Series สามารถทํางานได้ 24 ชั่วโมง โดยไม่ต้องดูแล
การบํารุงรักษา หรือการซ่อมแซมถูกเรียกด้วยภาษาจีน เมื่อเกิดความผิดปกติ
. ด้วยอินเตอร์เฟซผลิตสํารอง, มันสามารถรับรู้การควบคุมโซ่และการควบคุมการวินิจฉัยไกลของหน่วยหลาย.
เครื่องบดน้ํามันสกรูใหม่ซีรีส์ BK พร้อมระบบแยกน้ํามัน
การนํามาใช้การออกแบบการแยกน้ํามันที่ติดตั้งให้ประกันผลการแยกน้ํามัน-อากาศและลดการบริโภคน้ํามัน และคุณภาพของผลิตภัณฑ์ได้รับการรับประกันอย่างเต็มที่ตั้งแต่เริ่มต้นของการออกแบบ
BK ซีรี่ย์ชนิดใหม่สกรูเครื่องปรับอากาศ ระบบควบคุมการเข้าอากาศประสิทธิภาพสูง
ระบบควบคุม ON/OFF
การออกแบบการฉีดน้ํามันแบบกันน้ํามันด้วยวาล์วลด
เครื่องปั่นสกรู BK มีมอเตอร์รุ่นใหม่ที่ใช้พลังงานต่ํา และมีประสิทธิภาพสูง
ทอร์คการเริ่มต้นสูง
ประเภทการกันความร้อน F ประเภทการป้องกัน IP54
หมุน SKF เสียงเสียงต่ํา อายุการใช้งานยาว
ด้วยอุปกรณ์เติมน้ํามัน สามารถเติมน้ํามันได้โดยไม่ต้องหยุดเครื่อง
| ความดันการปล่อย Mpa |
0.8 |
| ปริมาณการปล่อย m3/นาที | 5.5 |
| พลังงานของมอเตอร์ kW | 37 |
| อินเตอร์เฟซอากซัส | G11/2 |
| เสียง db ((A) | 67 |
| น้ําหนัก KG | 730 |
| ขนาดรวม mm | 1240*1030*1435 |
5.เครื่องพิมพ์ฟรีเนอร์(ประเภท"V" )
กระบวนการกระบวนการ: การปลด → การให้อาหารแบบนํา → การสร้างม้วน → การตัดในการสร้าง → การสร้างม้วน → การขายผลิตภัณฑ์สําเร็จรูป
| พลังงานเครื่องยนต์หลัก | 4kW ((มอเตอร์ลดวงจรหมุน) |
| PLC และเครื่องแปลงความถี่ | เดลต้า (ระบบควบคุม PLC ไมโครคอมพิวเตอร์: การควบคุมจํานวนและความยาวของบอร์ดโดยอัตโนมัติ) |
| หน้าจอสัมผัส | WEINVIEW.CO.,LTD (ไต้หวัน) |
| เครื่องแกะสลักแบบไฮดรอลิก | การตัดในการพิมพ์ |
| ความกว้างของอาหาร | 625/600 |
| เหมาะสําหรับกดแผ่น | 0.4?? 0.7 มม (แผ่นเหล็กเหล็กกระปุกความแข็งแรง ≤ G300) |
| ความเร็วในการปั้น | 10-15m/นาที |
| จํานวนช่องผ่านการสร้าง | 12 |
| น้ําหนักรวม | ประมาณ 3.5T |
| ราคาระเบียงปลด | 1 หน่วย |
