บุคคลที่ติดต่อ: Cui Hao
โทร.: 13395378282
ที่อยู่: เขตพัฒนาเศรษฐกิจ Jining มณฑลซานตง
URL:www.sdsgzn.com
แคตตาล็อก
1. ราคาธุรกิจ2
2. ประสิทธิภาพของอุปกรณ์และพารามิเตอร์ทางเทคนิค6
1. พารามิเตอร์ทางเทคนิคของสายการผลิตโครงเหล็กเส้น 6
1.1 ภาพรวมอุปกรณ์ 6
1.2 องค์ประกอบอุปกรณ์ของสายการผลิตโครงเหล็กเส้น 6
1.3 พารามิเตอร์ทางเทคนิคของอุปกรณ์: 7
1.4 ลักษณะอุปกรณ์ 8
1.5 การกำหนดค่าอุปกรณ์และแบรนด์ดั้งเดิม 10
2.เครื่องทำน้ำเย็น11
2.1 ข้อมูลจำเพาะทางเทคนิคของเครื่องทำความเย็นชนิดกล่องระบายความร้อนด้วยอากาศ: 11
3.เครื่องอัดอากาศ 12
1. พารามิเตอร์ทางเทคนิคของเครื่องอัดอากาศแบบสกรู 13
1. ใบเสนอราคาทางธุรกิจ
ผู้ผลิตมืออาชีพสายการผลิตเชื่อมโครงถัก CNC อัจฉริยะ
| แผ่นใบเสนอราคาสายการผลิตเชื่อมโครงถัก CNC อัจฉริยะ SGHJ | ||||||
| หน่วยใบเสนอราคา: Shandong Time Machinery Technology Co., Ltd | ||||||
| หมายเลขคำสั่งซื้อ | ชื่ออุปกรณ์ | ประเภทหน่วย | หน่วย | ปริมาณ | ราคาต่อหน่วย (RMB) | จำนวนเงิน (หยวน) |
| 1 | สายการผลิตเชื่อมโครงเหล็กเส้น | SGHJpm-100 | ย่อมาจาก ไท่โจว | 1 | ||
| 2 | เครื่องอัดอากาศแบบสกรู | ไคซาน BK22kw | ย่อมาจาก ไท่โจว | 1 | ||
| 3 | เครื่องทำน้ำหล่อเย็น | RX-05A | ย่อมาจาก ไท่โจว | 1 | ||
| 4 | เครื่องเชื่อมชนเหล็กเส้น | 25kva | ย่อมาจาก ไท่โจว | 1 | ||
| จำนวนเงินที่จะ | ค่าอุปกรณ์ทั้งหมด ¥: ทุน RMB: | |||||
| หมายเหตุ: ราคานี้รวมภาษี (VAT 13%) แล้ว รวมค่าขนส่ง ค่าธรรมเนียมการว่าจ้างและการติดตั้ง และค่าธรรมเนียมการฝึกอบรม | ||||||
| บริษัทมุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิตสายการผลิตการเชื่อมโครงเหล็ก มีทีมวิจัยและพัฒนาเทคโนโลยีระดับมืออาชีพและมีประสิทธิภาพ บริษัทให้ความสำคัญอย่างยิ่งต่อนวัตกรรมทางเทคโนโลยี ยึดมั่นในถนนของนวัตกรรมอิสระ ปรับโครงสร้างผลิตภัณฑ์อย่างต่อเนื่อง เพื่อตอบสนองความต้องการของตลาด และได้สร้างความร่วมมือระยะยาวกับองค์กรที่มีชื่อเสียงหลายแห่ง | ||||||
ชื่อบริษัท: มณฑลซานตงไทม์แมชชีนเนอรี่เทคโนโลยี จำกัด
หมายเลขประจำตัวผู้เสียภาษี: 91370811MA3EP7HT68
หมายเลขบัญชีบริษัท: 815010601421010400
ธนาคาร: สาขาย่อยซีเฉิง, ธนาคารแห่งเมืองจี่หนิง
ที่อยู่: ทางตะวันออกของถนน Jiafeng ทางเหนือของถนน Ruixiang เขตพัฒนาเศรษฐกิจ Jining มณฑลซานตง (ในโรงพยาบาลของ Shandong Taifeng Engineering Group Co., Ltd.)
2. ประสิทธิภาพของอุปกรณ์และพารามิเตอร์ทางเทคนิค
1. พารามิเตอร์ทางเทคนิคของสายการผลิตโครงเหล็กเส้น
1.1 ภาพรวมอุปกรณ์

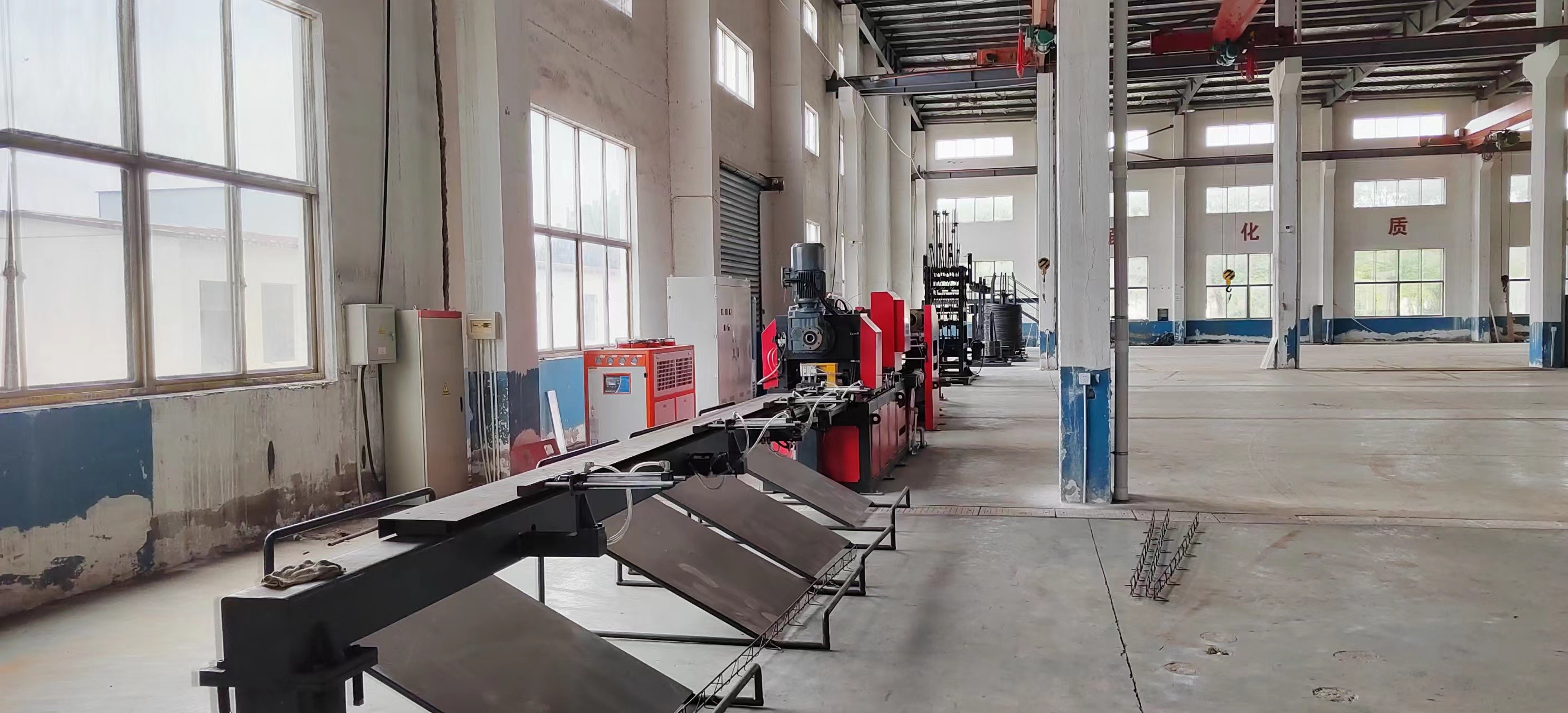

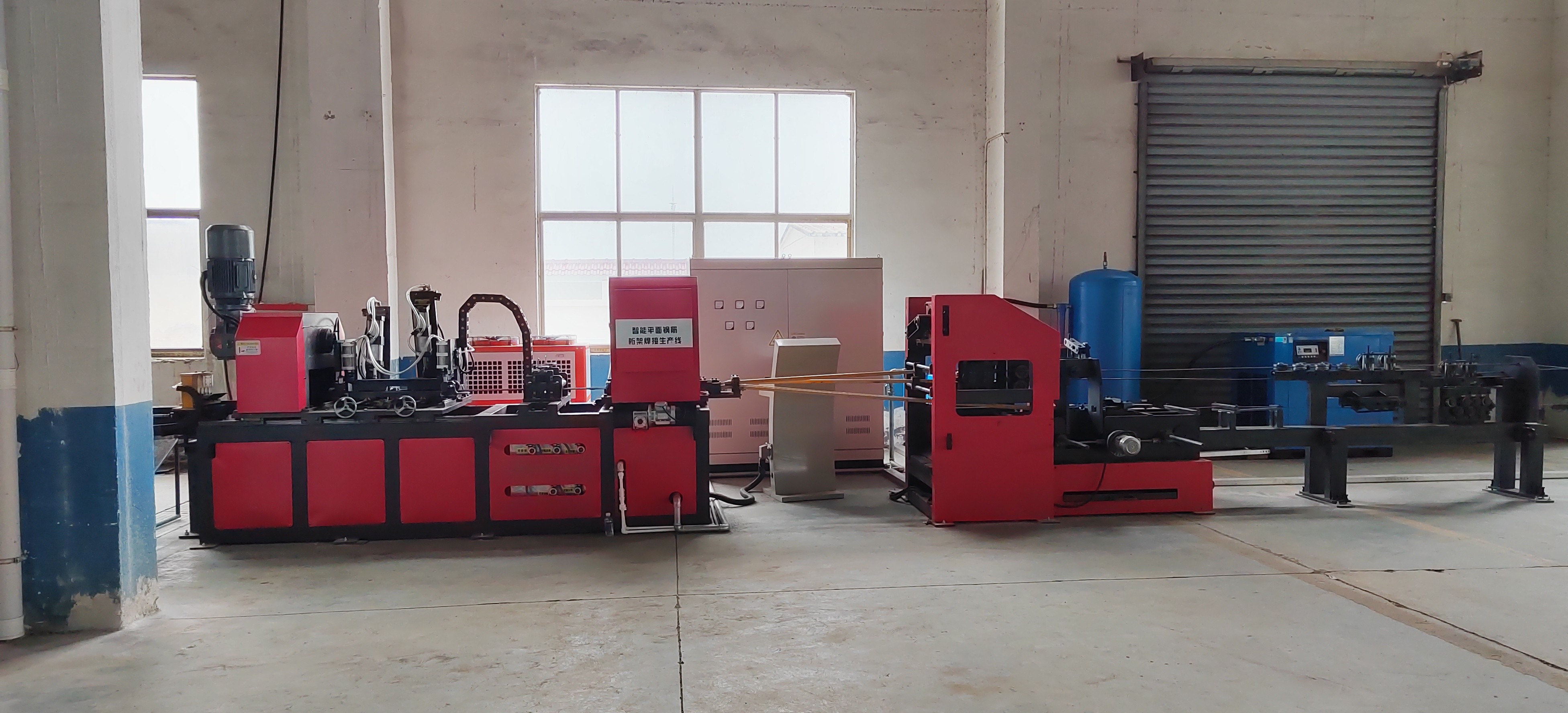

สายการผลิตโครงเหล็กเสริมประกอบด้วยชุดเหล็กม้วน, การยืดเสริมแรง, การดัดแถบด้านข้าง, การขึ้นรูปการเชื่อม, การตัดอัตโนมัติ, รวมเสร็จในการรวมสายการผลิตอัตโนมัติเต็มรูปแบบ, สามารถผลิตพื้นโครงเหล็กเครื่องบินด้วยโครงเหล็ก, ยังสามารถผลิตอาคารสำเร็จรูปจาก โครงเหล็กที่ใช้กันอย่างแพร่หลายในการก่อสร้างอาคาร (จากพื้นโครงนั่งร้าน) การก่อสร้างแผ่นผนังฉนวนกันความร้อนและสาขาอื่น ๆ
1.2 องค์ประกอบอุปกรณ์ของสายการผลิตโครงเหล็กเส้น:
| หมายเลขคำสั่งซื้อ | ส่วนประกอบของอุปกรณ์ | ปริมาณ | คุณสมบัติทางเทคนิค |
| 1 | โครงเหล็กเส้น | ทางที่ถูกกำหนดไว้ | กรอบเส้นวางแนวตั้ง |
| 2 | กลไกการป้อนแบบตรง | ทางที่ถูกกำหนดไว้ | ใช้การยืดผมหลายรอบ ผลการยืดผมเป็นสิ่งที่ดี ไม่ทำร้ายซี่โครงเหล็ก ลวดขับเคลื่อนมอเตอร์ชะลอความเร็ว |
| 3 | หน่วยงานจัดเก็บ | ทางที่ถูกกำหนดไว้ | ชั้นจัดเก็บข้อมูลแบบเปิดใหม่และโหมดการจัดเก็บบัฟเฟอร์ถูกนำมาใช้เพื่ออำนวยความสะดวกในการผลิตอย่างต่อเนื่องและป้องกันการสะสมของเหล็กเสริมอย่างมีประสิทธิภาพ |
| 4 | กลไกการยืดตรงเทอร์มินัล | ทางที่ถูกกำหนดไว้ |
ก่อนการเชื่อมและการขึ้นรูป การเสริมแรงหลักและการเสริมแรงของแท่งท้องจะถูกยืดให้ตรงสองครั้ง และใช้วิธีการยืดแบบห้าลูกกลิ้งเพื่อให้แน่ใจว่ามีความแข็งแกร่งของโครงถักที่เสร็จแล้ว
|
| 5 | กลไกการดัดงอของแท่งท้อง | ทางที่ถูกกำหนดไว้ |
1, การดัดแบบสวิง, การดัดเหล็กด้วยกำลังเซอร์โว, การซิงโครไนซ์ที่ดี, ความเสถียรสูง, 2, กลไกสายไฟที่ขับเคลื่อนโดยเซอร์โวมอเตอร์ตัวอื่น, การซิงโครไนซ์ที่ดีขึ้นด้วยความแม่นยำสูงกว่า, ด้วยกลไกการดัด, เซอร์โวมอเตอร์สองตัวที่พอดีกัน, สามารถรับรู้การเปลี่ยนแปลงที่ไม่หยุดนิ่ง ฟังก์ชั่นของสนามมัดช่วยปรับปรุงประสิทธิภาพการผลิตอย่างมาก
|
| 6 | โฮสต์การเชื่อม | ทางที่ถูกกำหนดไว้ |
การเชื่อมขึ้นลงแต่ละจุด รวม 2 หม้อแปลง กำลังเชื่อมหม้อแปลงไฟฟ้าทั้งหมดลดลงมากกว่าร้อยละ 60
|
| 7 | กลไกการตัด | ทางที่ถูกกำหนดไว้ |
โหมด "กรรไกร" ของแรงเฉือนสามารถแก้ปัญหาการเชื่อมที่เกิดจากแรงเฉือนและกระบวนการได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงการเบี่ยงเบนด้านข้างและการบิดเบี้ยวของผลิตภัณฑ์โครงถักสำเร็จรูปในกระบวนการเฉือนการปรับตำแหน่งแรงเฉือนจะถูกควบคุมโดยเซอร์โวมอเตอร์และการดัดงอและเซอร์โวมอเตอร์แบบลวดเพื่อให้ได้แรงเฉือนตามอำเภอใจของความยาวโครงถักประเภทเดียวกัน
|
| 8 | กลไกการรวบรวมวัสดุ | ทางที่ถูกกำหนดไว้ | เติมเงินอัตโนมัติ |
| 9 | ระบบควบคุมไฟฟ้า | ทางที่ถูกกำหนดไว้ | |
| 10 | ระบบปฏิบัติการ | ทางที่ถูกกำหนดไว้ |
ปุ่มควบคุมการทำงานและชิ้นส่วนอื่นๆ ใช้ผลิตภัณฑ์คุณภาพสูง การใช้งานและการปรับแต่งอุปกรณ์ที่สะดวก ความเร็ว พารามิเตอร์การเชื่อม และอื่นๆ ใช้งานง่าย ระบบนัดหมายมัด
|
| 11 | คำแนะนำ อะไหล่และเครื่องมือแบบสุ่ม | ทางที่ถูกกำหนดไว้ | รูปแบบมาตรฐาน |
1.3 พารามิเตอร์ทางเทคนิคของอุปกรณ์:
| โครงการ | หน่วย | ข้อมูล | หมายเหตุ |
| เค้าโครงแบริ่งรับน้ำหนักของเฟรม | กิโลกรัม | 2500 | ความสูงของเส้นเอ็นไม่เกิน 2 เมตร และความสูงของเส้นด้านข้างไม่เกิน 1.3 เมตร |
| จำนวนเส้นการวาง | รายบุคคล | 3 | |
| ความเร็วตรง | เมตร/นาที | ≤30 | ควรจับคู่กับการปรับการเชื่อม |
| การเชื่อมกำลังของหม้อแปลงไฟฟ้า | ควา | 160×2 | การควบคุมการแปลงความถี่ ลดการสูญเสียพลังงานปฏิกิริยา งานที่ไม่ต่อเนื่อง |
| กำลังของมอเตอร์ถ่ายโอนลวด | กิโลวัตต์ | 5.5×3 | บริการไม่ต่อเนื่อง |
| กำลังของมอเตอร์ขึ้นรูปแถบด้านข้าง | กิโลวัตต์ | 3 | กระบอกสูบ + เซอร์โวมอเตอร์ |
| กำลังมอเตอร์เฉือนเชิงกล | กิโลวัตต์ | 11×1 | บริการไม่ต่อเนื่อง |
| ระยะการดัดงอของเส้นเอ็น | มม | 200 | 250 ขึ้นไปโดยไม่มีความสูงของโครงมุมด้านล่าง |
| ความกว้างเอ็น S | มม | 70-270 | ปรับความกว้างได้ |
| เส้นผ่านศูนย์กลางการดัดโค้ง S-bar (เส้นผ่านศูนย์กลางภายใน) | มม | 10 | การทดแทน |
| ความกว้างของโครงถัก (เสริมหลัก) | มม | 70-270 | ปรับได้สูง |
| เส้นผ่านศูนย์กลางเส้นเอ็นหลัก | มม | Φ8-12 | Φ 8- Φ 12 แผ่นเสริมสกรู |
| เส้นผ่านศูนย์กลางเส้นเอ็น S | มม | Φ4-Φ8 | |
| ความยาวโครงการผลิต | ม | 0.4-6 | สามารถปรับความยาวได้ตามต้องการ |
| ความเร็วของสายมัด (แผ่น) | เมตร/นาที | 6-12 | ความเร็วในการผลิตคงที่ 6-12 ม./นาที |
| ทิศทางการปล่อยอุปกรณ์ | กำหนดทิศทางขาเข้าและขาออกตามการวางแผนสถานที่จริง | ||
| แรงดันแก๊ส | เมปา | ≥0.7 | ก๊าซจะต้องเป็นแหล่งก๊าซสะอาดที่ผ่านการกรองและทำให้แห้ง |
| ปริมาณการใช้ก๊าซ | ลบ.ม./นาที | 3/4.5 | |
| ความยาวสายการผลิต (ยาว * กว้าง * สูง) | มม | สามารถปรับความยาว 45000 * 3000 * 3500 ได้อย่างเหมาะสม | |
| น้ำหนักของอุปกรณ์ | ต | 18 (ไม่รวมอุปกรณ์เสริมและกล่องควบคุมไฟฟ้าภายนอก) | |
| หมายเหตุ: โปรดอธิบายอุปกรณ์มาตรฐาน ได้แก่ กลไกการดัดเท้า อุตสาหกรรมที่อยู่อาศัยที่ไม่มีกลไกการดัดเท้า | |||
1.4 ลักษณะอุปกรณ์
1 โครงเหล็กเส้น
มีแท่งเหล็กแผ่นวางโครงสามชุดโดยใช้โหมดการวางแบบหมุนแบริ่งสูงสุด 2 ตัน
ชั้นวางแต่ละชุดมีอุปกรณ์เบรกแบบนิวแมติกแยกต่างหาก
โครงวางแต่ละชุดมีชุดกลไกการยืดผมล่วงหน้าที่เป็นอิสระเพื่อขจัดผิวออกไซด์ของผิวเหล็ก
2. ปรับกลไกการส่งสายไฟ
ใช้การยืดผมหลายรอบ ผลการยืดผมเป็นสิ่งที่ดี ไม่ทำร้ายโครงเหล็ก ลวดมอเตอร์ชะลอความเร็วสองเท่า
กลไกการป้อนลวดแต่ละอันสามารถควบคุมแยกกันได้
3,กลไกการจัดเก็บเหล็ก
ใช้ชั้นจัดเก็บข้อมูลแบบเปิดใหม่ โหมดการจัดเก็บบัฟเฟอร์ อำนวยความสะดวกในการผลิตอย่างต่อเนื่อง ป้องกันการเสริมแรงได้อย่างมีประสิทธิภาพ
4. กลไกการยืดขั้ว
ก่อนการเชื่อมและการขึ้นรูป การเสริมแรงหลักและการเสริมแรงของแท่งท้องจะถูกยืดให้ตรงสองครั้ง และใช้วิธีการยืดแบบห้าลูกกลิ้งเพื่อให้แน่ใจว่ามีความแข็งแกร่งของโครงถักที่เสร็จแล้ว
กลไกนี้มีบทบาทสำคัญในการปรับความแข็งแกร่งของผลิตภัณฑ์โครงถัก
5 กลไกรูปร่างกดก้านท้องและลวด
การดัดสวิงบาร์ การดัดเหล็กด้วยพลังเซอร์โวเพื่อให้กำลัง การซิงโครไนซ์ที่ดี ความเสถียรสูง
การดัดเหล็กเส้นดำเนินต่อไป (กลไกการดัดเป็นการเคลื่อนที่เป็นวงกลมและสวิงขึ้นลงไม่มีความล่าช้า) ความเร็วในการขึ้นรูปรวดเร็ว
แม่พิมพ์ขึ้นรูปแท่งเหล็กมีลักษณะเป็นทรงกระบอกหันหน้าไปทางพื้นผิวของแท่งเหล็กโดยไม่มีรอยขีดข่วน
กลไกการจ่ายสายไฟนั้นขับเคลื่อนโดยเซอร์โวมอเตอร์ซึ่งมีการซิงโครไนซ์ที่ดีกว่าและมีความแม่นยำสูงกว่าด้วยกลไกการโค้งงอ การประสานงานที่สมบูรณ์แบบของเซอร์โวมอเตอร์สองตัวสามารถรับรู้ถึงการทำงานของการเปลี่ยนระยะห่างของโครงถักโดยไม่หยุด ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมาก
6. ส่วนงานเชื่อม
ขึ้นลงจุดเชื่อมแต่ละจุด รวม 2 หม้อแปลง
ทั้งสองกลุ่มมีแรงกดทั้งหมด 4 ครั้งพร้อมการซิงโครไนซ์ที่ดี
กระบอกเชื่อมมีระยะชักเล็ก แรงมาก เชื่อมได้เร็วและมีคุณภาพสูง
ใช้วิธีหนีบด้วยลม กระบอกเชื่อม ยี่ห้อคุณภาพสูง
อิเล็กโทรดเชื่อมทำจากทองแดงผสมโครเมียมและเซอร์โคเนียม
ติดตั้งกลไกการวางตำแหน่งเพื่อให้แน่ใจว่ารูปร่างและขนาดของการเชื่อม
วิธีการเชื่อมจุดต้านทานสองจุดช่วยลดกำลังไฟที่ติดตั้งลง 60% เมื่อเทียบกับจุดอื่น และสามารถตั้งค่าพารามิเตอร์การเชื่อมของข้อต่อบัดกรีแต่ละจุดแยกกันได้
หัวอิเล็กโทรดสี่โหมดสามารถนำกลับมาใช้ใหม่ได้ 4 ครั้งและต้นทุนการใช้งานลดลง 3 เท่า
7. กลไกการตัด
โหมด "กรรไกร" สามารถแก้ปัญหาการเชื่อมที่เกิดจากกระบวนการเฉือนได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงด้านข้างและการบิดเบี้ยวของผลิตภัณฑ์โครงถักในกระบวนการเฉือน
ความเร็วเฉือนที่รวดเร็ว การเชื่อมไม่จำเป็นต้องปิดเครื่อง
สำหรับแรงเฉือนที่มีความแข็งแรงสูงที่ข้อต่อการเชื่อมของแถบหลักและแถบด้านข้าง จะใช้ความแข็งแรงสูงใหม่ที่พัฒนาขึ้นล่าสุด
เหล็กแม่พิมพ์ความยืดหยุ่น
8.ระบบควบคุมเครื่องใช้ไฟฟ้า
ใช้ระบบควบคุม Hechuan มีเสถียรภาพสูง
9. ระบบปฏิบัติการ
ปุ่มควบคุมการทำงานและชิ้นส่วนอื่นๆ ใช้ผลิตภัณฑ์คุณภาพสูง
การใช้งานและการปรับแต่งอุปกรณ์ที่สะดวก
ความเร็ว พารามิเตอร์การเชื่อม และอื่นๆ ใช้งานง่าย
1.5 การกำหนดค่าอุปกรณ์และแบรนด์ดั้งเดิม
| ชื่อ | ยี่ห้อ |
อธิบาย หมายเหตุ |
| หน้าจอการทำงาน | รัฐทั่วไปคุนหลุน | เป็นหน้าจอสัมผัส Internet of Things อัจฉริยะที่มี ARM CPU เป็นแกนหลักและ 800 MHzผลิตภัณฑ์ได้รับการออกแบบให้ใช้หน้าจอ TFT LCD ขนาด 10 นิ้วความละเอียด 1024 * 600 หน้าจอสัมผัสแบบต้านทานสี่สายและซอฟต์แวร์กำหนดค่า McsgPro ที่ติดตั้งไว้ล่วงหน้า |
| บมจ | เหอชวน | ประสิทธิภาพสูง โครงสร้างกะทัดรัด ฟังก์ชั่นทรงพลัง มีเสถียรภาพสูง |
| เซอร์โวมอเตอร์ | เหอชวน | ประสิทธิภาพสูง ความน่าเชื่อถือสูง และมีคุณภาพสูง |
| การควบคุมแรงดันไฟฟ้าต่ำ | ชินท์ | แบรนด์ที่มีชื่อเสียงในประเทศ คุณภาพมีเสถียรภาพ ความน่าเชื่อถือสูง |
| แหล่งจ่ายไฟสลับโหมด | หมิงเว่ย ไต้หวัน | แบรนด์ที่มีชื่อเสียงของไต้หวัน มีประสบการณ์ด้านการวิจัยและพัฒนาและการผลิตมากกว่า 30 ปี |
| หม้อแปลงเชื่อม | เฉิงไท่ | นำเทคโนโลยีการเชื่อมของญี่ปุ่นมาใช้ |
| ส่วนประกอบนิวแมติก | แขกประจำสนาม | แบรนด์ที่มีชื่อเสียงของไต้หวัน คุณภาพดี ความน่าเชื่อถือสูง โหลดสูง |
| วาล์วไฟฟ้า | แขกประจำสนาม | |
| กระบอกเชื่อม | กระบอกสูบแบบกำหนดเองแบบ Double Force | ความเร็วที่รวดเร็ว กำลังที่เพียงพอ และความเสถียรสูง |
| ตัวควบคุมการเชื่อม | เซี่ยงไฮ้กู่หลง | ประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง คุณภาพที่เชื่อถือได้ |
| กล่องลด | สายรุ้งเจ้อเจียง | ประสิทธิภาพที่มั่นคงและเชื่อถือได้ |
| รางนำทางเชิงเส้น | เงินไต้หวัน | โหลดสูง ความแม่นยำสูง ความเร็วสูง ความแม่นยำสูง |
| การแบก | เอ็น เอสเค | คุณภาพนำเข้า คุณภาพมีเสถียรภาพ ความน่าเชื่อถือสูง |
| ลวดสายเคเบิล | กว่างตง หยิงเค่อ | วัสดุที่ดีเยี่ยม ฉนวนกันความร้อนที่แข็งแกร่ง ความเยื้องศูนย์ต่ำ |
2.เครื่องทำน้ำเย็น
พารามิเตอร์ทางเทคนิคและการกำหนดค่าของเครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศ
|
แบบอย่าง โครงการ |
RX-05A | กำหนดค่า | |
| แหล่งที่มา | 380V/3PH/50เฮิร์ต | ||
|
เอาท์พุททำความเย็น |
K แคลอรี่/ชม | 12900 | |
| กิโลวัตต์ | 15 | ||
| ป้อนกำลังทั้งหมด | กิโลวัตต์ | 4.48 | |
| ไครโอเจน | ชื่อ | ร22 | นำเข้าสื่อเย็นคุณภาพสูง |
| วิธีการควบคุม | เส้นเลือดฝอย | ||
|
เครื่องยนต์อัด |
พิมพ์ | ประเภทกระแสน้ำวน | วงล้อหุบเขาอเมริกัน |
| กำลัง (กิโลวัตต์) | 3.75 | ||
| หมายเลข (พีเอช) | 5 | ||
| พัดลม | กำลัง (กิโลวัตต์) | 0.18*2 | พัดลมเสียงรบกวนต่ำ |
| ปริมาณลม (ม. ³ / ชม.) | 7840 | ||
|
คอนเดนเซอร์ |
พิมพ์ | เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงชนิดครีบระบายความร้อนด้วยอากาศ | เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงชนิดครีบระบายความร้อนด้วยอากาศ |
| ปริมาณลมเย็น (m ³ / h) | 5,000 | ||
|
เครื่องวัดการระเหย |
พิมพ์ | ชนิดถังพักน้ำ(สแตนเลส) | ชนิดถังพักน้ำ(สแตนเลส) |
| อัตราการไหลของน้ำแช่แข็ง (m ³ / h) | 2.5 | ||
| ความจุถัง (ลิตร) | 60 | ||
| เข้าและออกจากเส้นผ่านศูนย์กลางท่อน้ำ | 1″ | ||
| ปั๊มน้ำ | กำลัง (กิโลวัตต์) | 0.37 | Aosource (รับประกัน 2 ปี) |
| หัวหน้าฝ่ายจัดส่ง (ม.) | 20 | ||
| อัตราการไหล (ม. ³ / ชม.) | 6 | ||
|
ผู้รักษาความปลอดภัย |
เวอร์ชั่นหน้า |
การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์, การป้องกันกระแสเกิน, การป้องกันแรงดันสูงและต่ำ, การป้องกันอุณหภูมิเกิน, การไหล การป้องกันปริมาณ, ลำดับเฟส / การป้องกันการขาดเฟส, การป้องกันความร้อนสูงเกินไปของไอเสีย, น้ำกระจายความร้อนไม่เป็นไปตามระบบเตือนอัตโนมัติมาตรฐาน |
เวอร์ชั่นคอมพิวเตอร์บางปู |
| ตารางไฟฟ้าแรงสูงและแรงต่ำ | JAVE ไต้หวัน | ||
| กรอง | อเมริกาแอลโก้ | ||
| รีเลย์การหมุนเฟส |
ชไนเดอร์แห่งฝรั่งเศส |
||
| คอนแทค | |||
| สวิตช์หลัก | |||
| คำอธิบายที่สมบูรณ์ | น้ำหนัก (กิโลกรัม) | 174.5 | บรรจุภัณฑ์กรอบไม้ |
| ขนาดเค้าร่าง (มม.) | 1310*630*1230 | ||
| การเตรียมพื้นผิว | กระดานหลัก 2 มม., แผ่นซีล 1.5 มม | พลาสติกสเปรย์ไฟฟ้าสถิต | |
3. เครื่องอัดอากาศ
พารามิเตอร์ทางเทคนิคของเครื่องสกรูระบายความร้อนด้วยอากาศ BK 22-8 ZG
| กลุ่มสกรู | 5:6 เท็ด โรเตอร์ |
| โหมดการบีบอัด | ต่อเนื่องระดับเดียว |
| แรงดันทางออกของอากาศอัด | ป2=0.8เมกะปาสคาล |
| วิธีการระบายความร้อน | บังคับอากาศเย็น |
| อุณหภูมิทางออกของอากาศอัด | จาก 10 ℃ ถึง 15 ℃ สูงกว่าอุณหภูมิโดยรอบ |
| ปริมาณน้ำมันหล่อลื่น | ประมาณ 8.6 ลิตร |
| ความเร็วมอเตอร์ | N=2930r/นาที |
| ระดับพลังงาน | 22กิโลวัตต์ |
| อัตราการไหล | วี=3.45ม3/นาที |
| น้ำหนักการทำงาน | ประมาณ 390 กก |
| ขีดจำกัดบนของอุณหภูมิอากาศ | 45 ℃ |
| ขีดจำกัดล่างของอุณหภูมิอากาศ | 0 ℃ |
| ปริมาณการใช้น้ำมัน | ปริมาณน้ำมันไอเสียน้อยกว่า 3 PPM |
| เสียงรบกวน |
74dB(เอ) |
| ขนาดภายนอก (ความยาว ความกว้าง และความสูง) (มม.) | 1200×800×1120 |
